Fixations pour gaines d'air & connecteurs pour gaines d'air

Découvrez notre sélection de fixations & connecteurs pour gaines d'air. Nous répondons à vos besoins professionnels. Nos produits se distinguent par leur robustesse, leur fiabilité, leur longévité et leur flexibilité. Visitez également nos autres pages de la catégorie Ventilation.

Eine dauerhaft sichere und normgerechte Lüftungsinstallation beginnt mit der richtigen Befestigung. Trapezhänger, Luftkanalbefestiger und Luftkanalverbinder halten Lüftungskanäle und Wickelfalzrohre stabil an Wand und Decke – und sorgen in schallgedämmten Ausführungen gleichzeitig dafür, dass Betriebsgeräusche nicht in den Baukörper übertragen werden. Bei qpool24 finden Fachbetriebe Befestigungssysteme der Marken Fixotec und Gerlach für alle gängigen Lüftungskanal-Dimensionen und Einbausituationen.

Unsere Produktauswahl im Überblick

Von Trapezhängern für rechteckige Lüftungskanäle über Luftkanalbefestiger in Z-, L- und V-Form bis hin zu Luftkanalverbindern, Montagelochbändern und der Trapezlochzange – unser Sortiment deckt alle wesentlichen Komponenten für die professionelle Lüftungsmontage ab.

Trapezhänger & Trapezblechhänger

Trapezhänger und Trapezblechhänger dienen der Deckenbefestigung von rechteckigen Lüftungskanälen. Sie werden in das Trapezprofil der Deckenkonstruktion eingehängt und tragen den Lüftungskanal sicher und dauerhaft. Im Sortiment stehen mehrere Varianten bereit: Fixotec Trapezhänger (10er-Pack) für den schnellen Standardeinsatz, Gerlach Trapezblechhänger mit regulierbarer Mutter für eine flexible Höhenanpassung nach der Montage sowie Gerlach Trapezblechhänger mit fest angeschweißter Anschlussmutter als kostengünstigere Standardvariante für feste Abstände. Für korrosionsbelastete Bereiche oder Außenanwendungen stehen Gerlach Trapezhänger in A2-Edelstahl bereit. Für geräuschsensible Bereiche sind Trapezblechhänger mit 9 mm Schalldämmung erhältlich.

Luftkanalbefestiger in verschiedenen Ausführungen

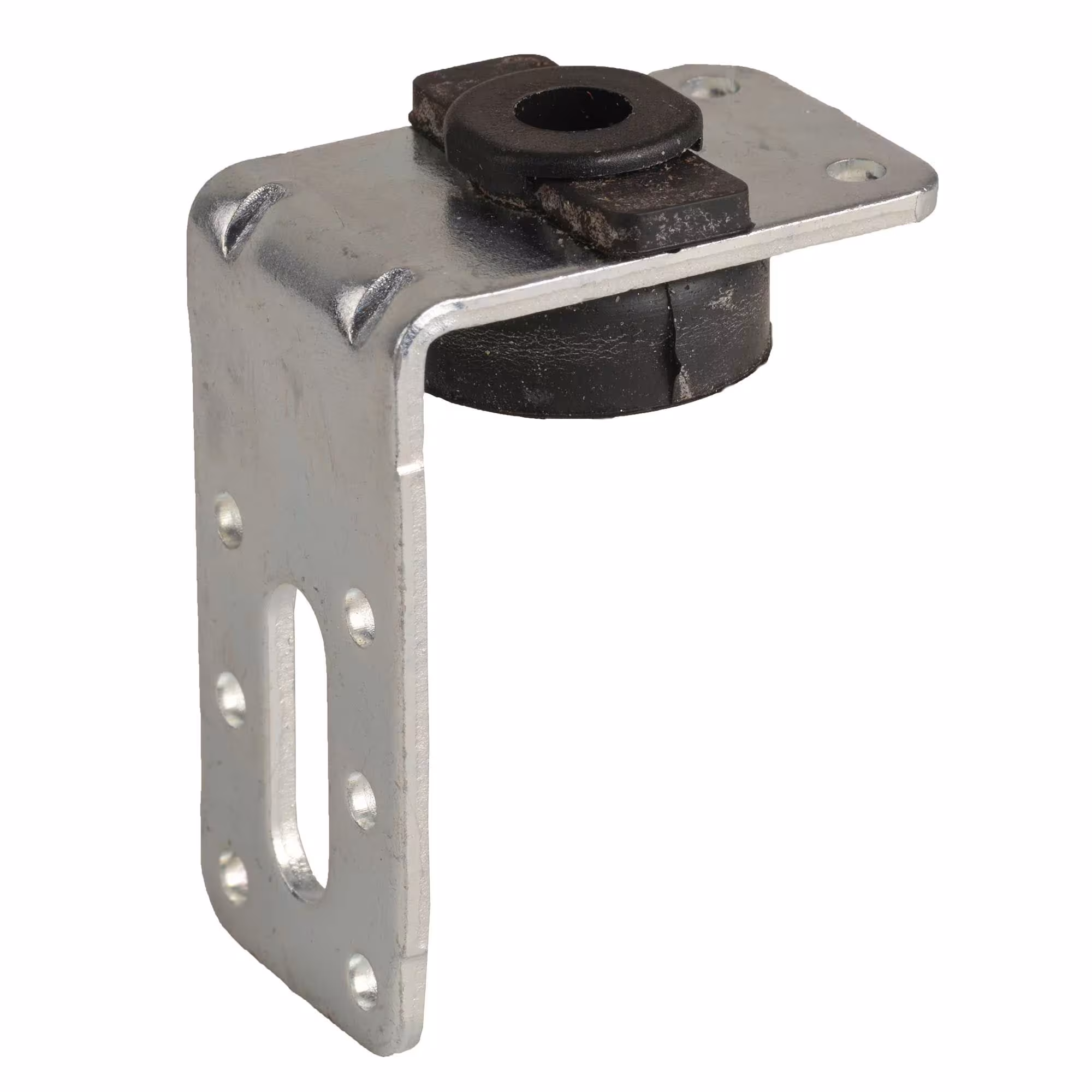

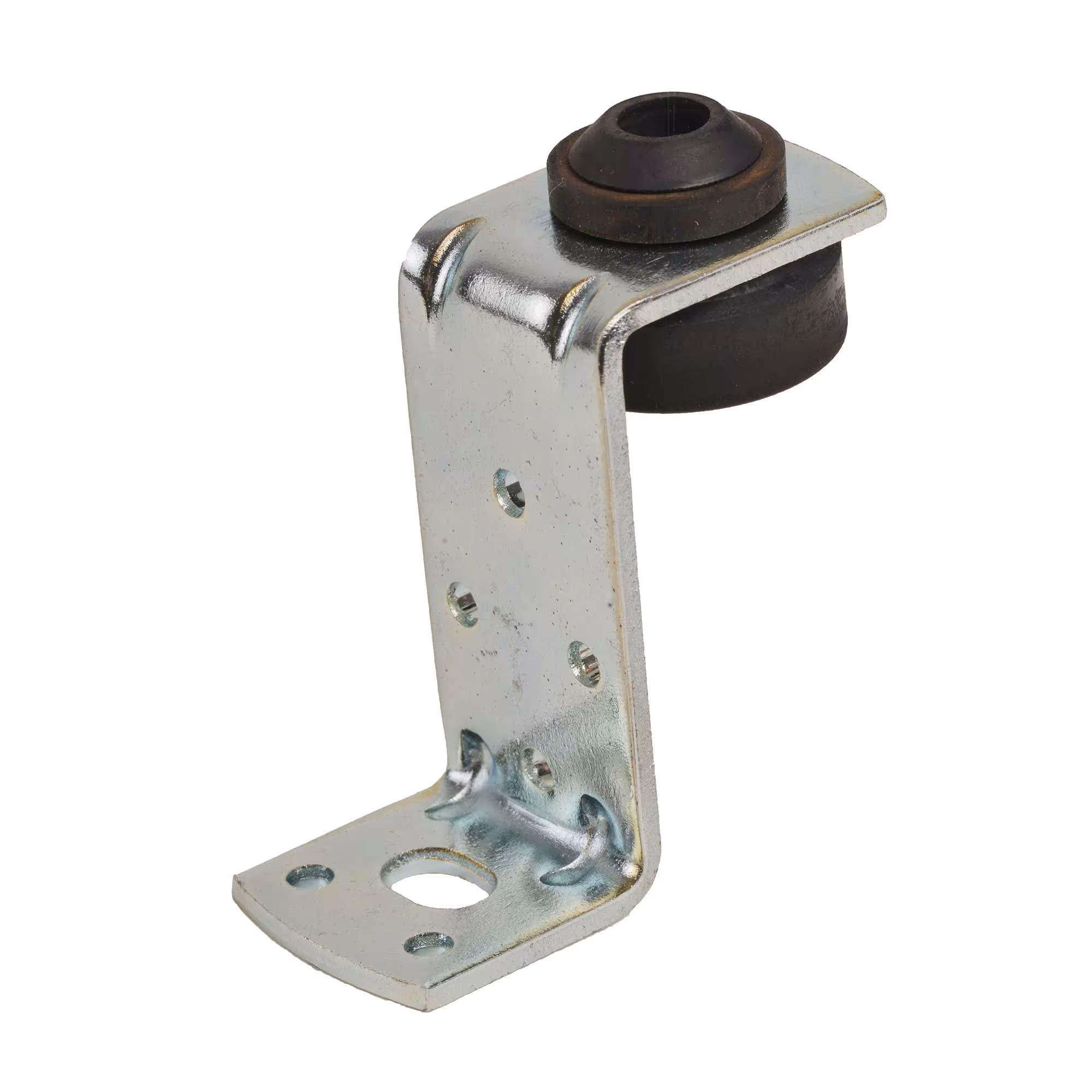

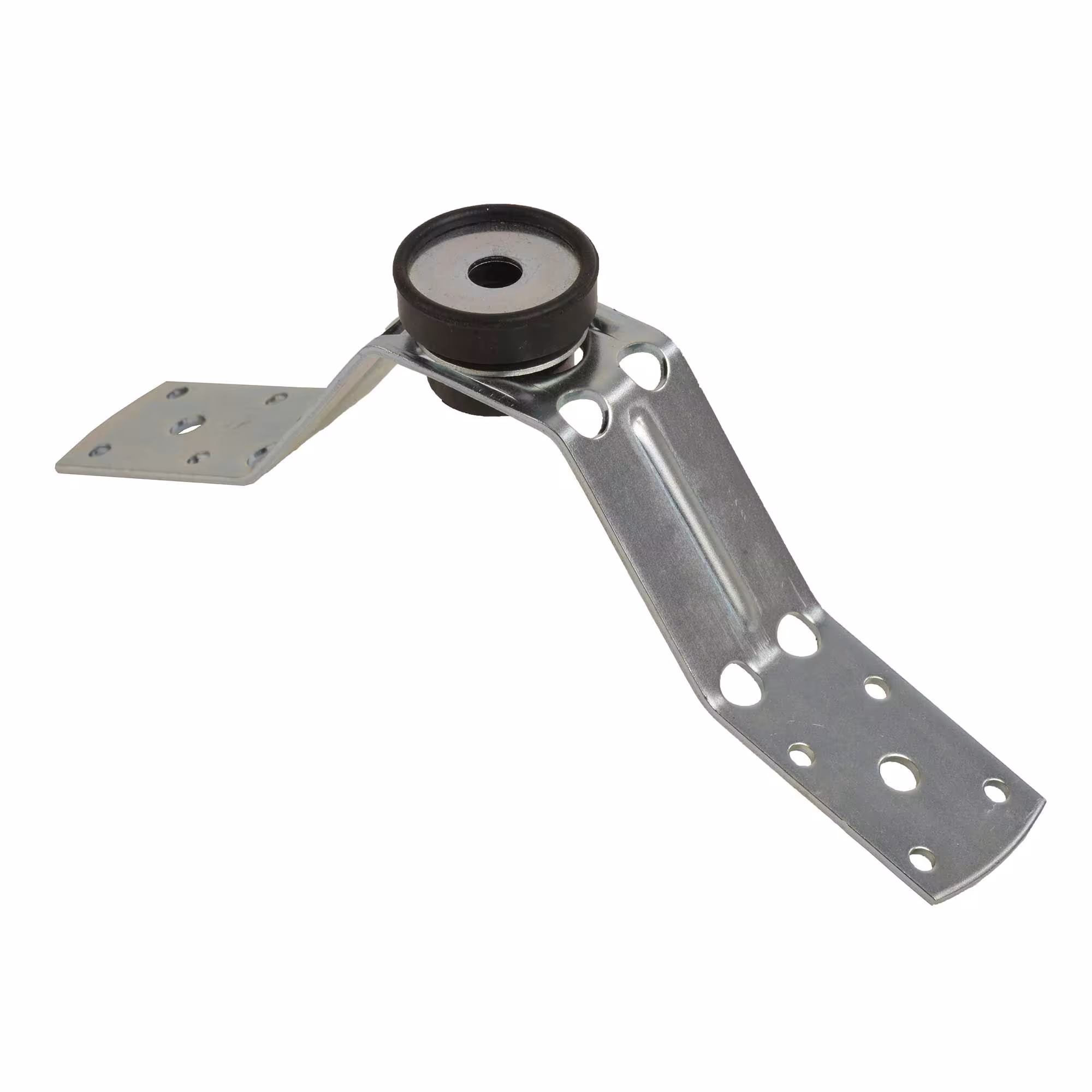

Luftkanalbefestiger verbinden Lüftungskanäle direkt mit Wand oder Decke. Die Bauform bestimmt dabei den Einsatzbereich: Die Z-Form (Fixotec) eignet sich besonders für Wandmontagen, bei denen der Kanal seitlich an einer senkrechten Fläche befestigt wird. Die L-Form (Fixotec) ist die universelle Lösung für einfache Wand- und Deckenbefestigungen mit einem flachen Anschlusswinkel. Die V-Form (Fixotec, schallgedämmt) ist speziell für die Befestigung von Wickelfalzrohren konzipiert – die geschwungene Form umgreift das runde Rohr formschlüssig, die integrierte Schalldämmung (LxB 236×30 mm) entkoppelt das Rohr akustisch vom Baukörper. Alle Fixotec-Befestiger sind im praktischen 10er-Pack erhältlich.

Luftkanalverbinder & Montagezubehör

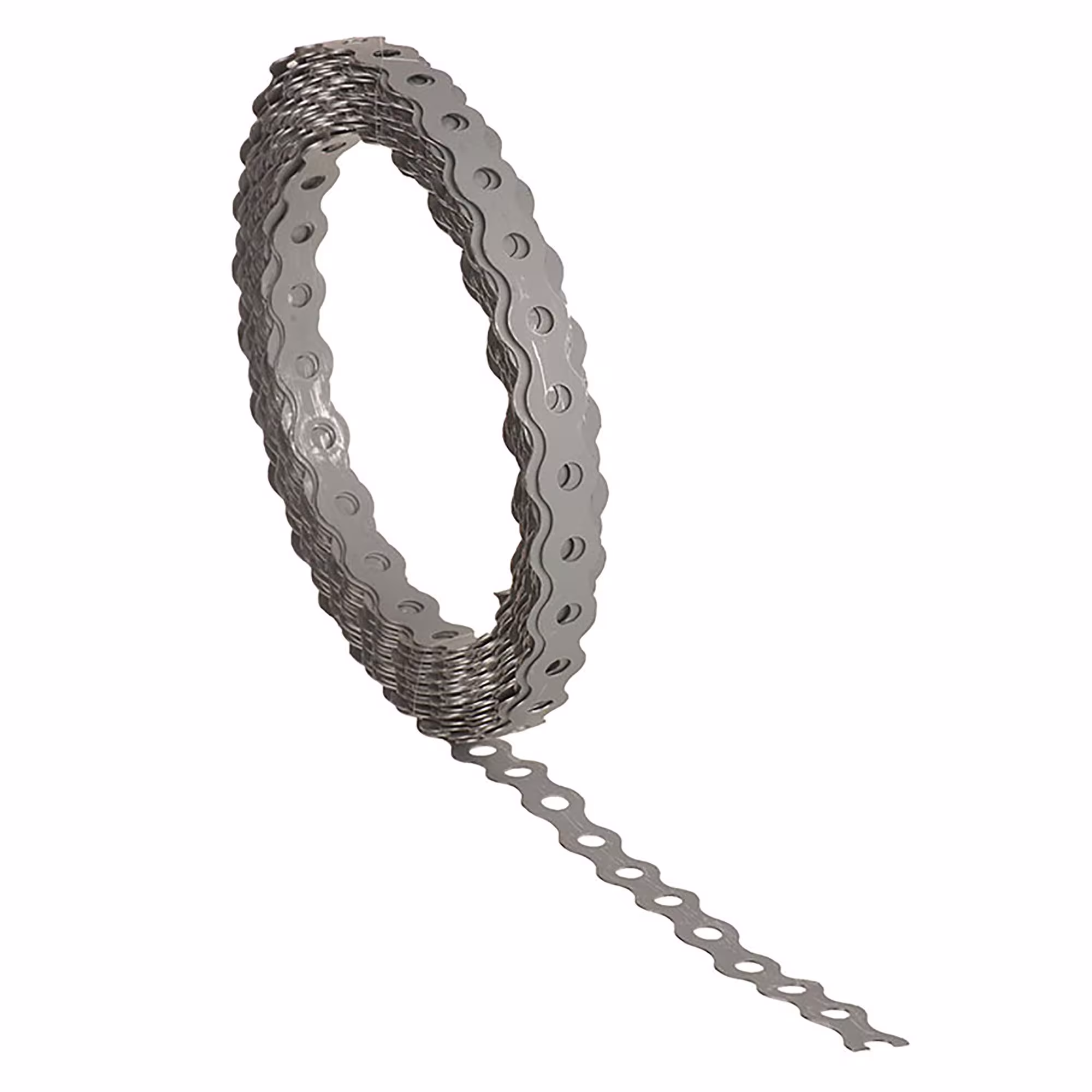

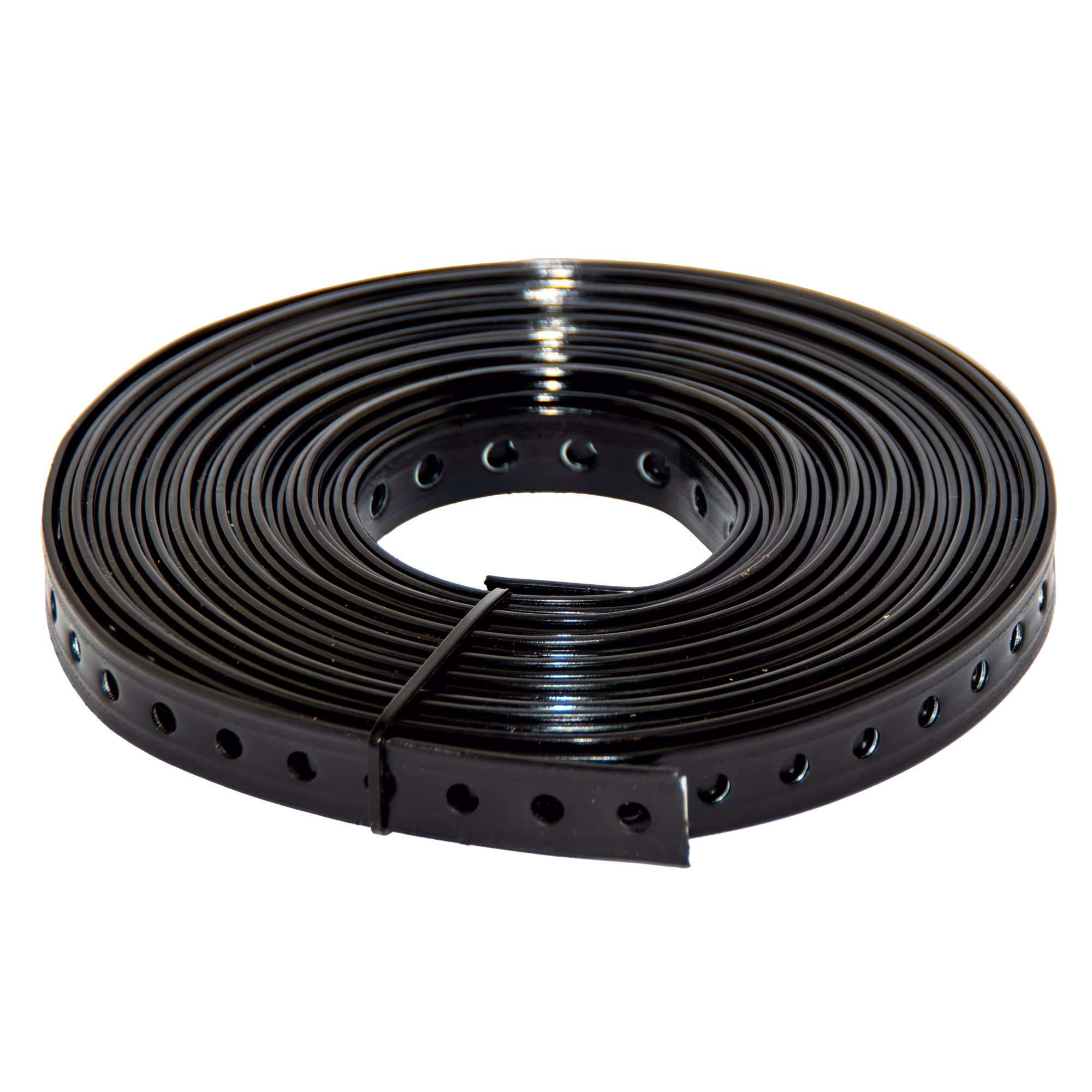

Luftkanalverbinder (Fixotec, 10er-Pack) verbinden zwei Lüftungskanalabschnitte formschlüssig miteinander und stellen eine stabile, dichte Verbindung ohne zusätzliche Hilfsmittel sicher. Für flexible Befestigungslösungen – etwa bei unregelmäßigen Abständen oder individuellen Montagepunkten – stehen zwei Montagelochband-Varianten von Fixotec bereit: das gewellte 12×0,5 mm Lochband (mattgrau verzinkt) für kurze Verbindungen sowie das Montagelochband auf Rolle (10 m) für längere Strecken und variable Befestigungspunkte. Das perforierte Metallband lässt sich auf die benötigte Länge kürzen und mit handelsüblichen Schrauben befestigen.

Trapezlochzange und Spezialwerkzeuge

Die Trapezlochzange ist das Profi-Werkzeug für die effiziente Montage von Trapezhängern. Mit ihr werden passgenaue Trapezlochungen direkt in das Blech des Lüftungskanals gestanzt – ohne Bohren, ohne Späne, in einem Arbeitsgang. Das spart Zeit und sorgt für saubere, normgerechte Verbindungspunkte. Für Fachbetriebe, die regelmäßig Lüftungskanäle montieren, ist die Trapezlochzange eine Investition, die sich schnell amortisiert.

Montagehinweise und technische Informationen

Bei der Befestigung von Lüftungskanälen sind einige technische Grundsätze zu beachten. Als Richtwert für den Befestigungsabstand gilt bei rechteckigen Lüftungskanälen in der Regel ein maximaler Abstand von 2–3 m zwischen den Aufhängepunkten – abhängig von Kanalgröße, Gewicht und den Vorgaben der jeweiligen Norm (z.B. DIN EN 1505 für rechteckige Kanäle). Bei runden Wickelfalzrohren empfehlen sich Abstände von 1,5–2 m.

Für geräuschsensible Bereiche wie Wohngebäude, Hotels oder Büros sind schallgedämmte Befestiger (V-Form mit Dämmeinlage, Trapezblechhänger mit Schalldämmung) zwingend empfohlen, um Betriebsgeräusche der Lüftungsanlage nicht als Körperschall in die Gebäudestruktur zu leiten. In feuchten Umgebungen oder im Außenbereich sollten ausschließlich Edelstahl-Varianten (A2) eingesetzt werden, um Korrosion und Tragfähigkeitsverlust zu vermeiden.

Häufig gestellte Fragen zu Lüftungsbefestigungen

Wie befestigt man Lüftungsrohre richtig an Wand oder Decke?

Runde Wickelfalzrohre werden mit V-Form-Luftkanalbefestigern oder Rohrschellen an Wand oder Decke fixiert. Rechteckige Lüftungskanäle werden mit Trapezhängern von der Decke abgehängt oder mit L- bzw. Z-Form-Befestigern wandseitig montiert. Die Befestiger werden mit Dübeln und Schrauben in der Tragkonstruktion verankert. Bei Trapezkonstruktionen erfolgt die Befestigung durch Einhängen in das Trapezblechprofil – dafür ist die Trapezlochzange das richtige Werkzeug.

Welcher Trapezhänger eignet sich für welchen Einsatzzweck?

Fixotec Trapezhänger eignen sich für den schnellen Standardeinsatz bei festen Maßen. Gerlach Trapezblechhänger mit regulierbarer Mutter sind die richtige Wahl, wenn die Montagehöhe nach dem Einbau noch angepasst werden muss. Die Edelstahl-Variante (A2) von Gerlach ist für Außenbereiche und feuchte Umgebungen ausgelegt. Für geräuschsensible Bereiche empfiehlt sich die Ausführung mit 9 mm Schalldämmung.

Was ist der Unterschied zwischen Z-Form, L-Form und V-Form Luftkanalbefestigern?

Die Z-Form ist für Wandmontagen optimiert und überbrückt den Abstand zwischen Wand und Kanal mit einem versetzten Profil. Die L-Form ist der einfachste Winkelverbinder für gerade Wand- oder Deckenbefestigungen. Die V-Form ist speziell für runde Wickelfalzrohre konzipiert – sie umgreift das Rohr formschlüssig und ist in schallgedämmter Ausführung erhältlich.

Wie viel Abstand sollte zwischen Lüftungsrohr-Befestigungen eingehalten werden?

Als Richtwert gilt: bei rechteckigen Lüftungskanälen maximal 2–3 m, bei runden Wickelfalzrohren 1,5–2 m. Die genauen Abstände hängen von Kanalgröße, Gewicht und den geltenden Normen ab. Im Zweifel gelten die Montagevorschriften des Herstellers oder die Anforderungen der einschlägigen Lüftungsnormen.

Warum sind schallgedämmte Luftkanalbefestiger wichtig?

Lüftungsanlagen erzeugen Betriebsgeräusche durch Luftströmung, Motorvibrationen und Druckschwankungen. Werden die Befestiger ohne Schallentkopplung direkt am Baukörper befestigt, überträgt sich dieser Körperschall als Brummen oder Rauschen in Wände und Decken. Schallgedämmte Befestiger mit EPDM- oder Schaumstoffeinlage unterbrechen diesen Übertragungsweg und halten die Lüftungsanlage akustisch vom Gebäude getrennt – besonders wichtig in Schlafräumen, Büros und Hotelzimmern.
