HoWaTech E-Regelbox | Limitation électrique de la température de retour pour le chauffage au sol à eau chaude

Boîtier de régulation HoWaTech E pour tous les chauffages au sol à eau chaude

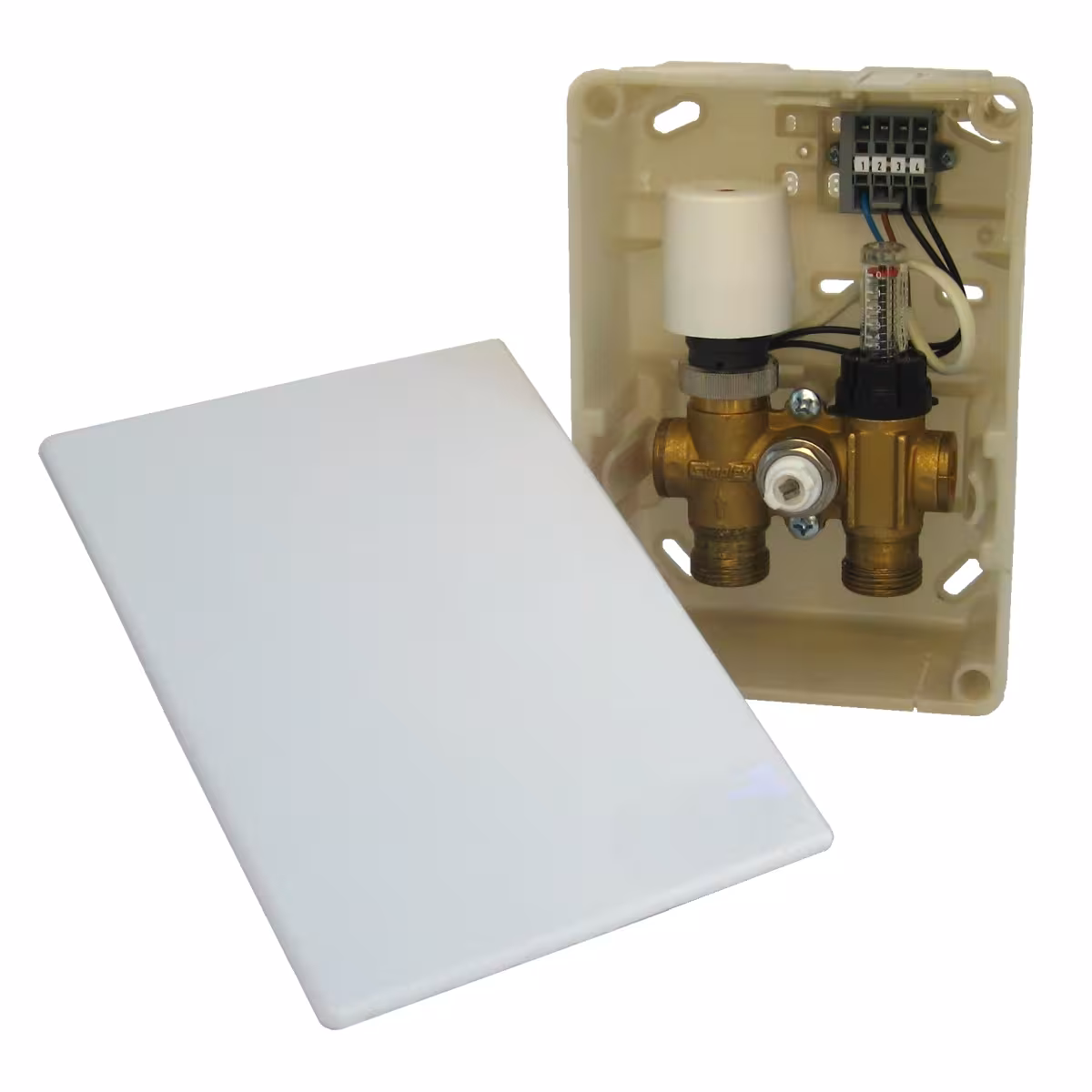

Boîte de régulation : corps de vanne thermostatique avec servomoteur prémonté et limitation de la température de retour dans un boîtier mural encastrable avec cache mural blanc

En cas de combinaison de radiateurs et de chauffage par le sol sur une installation de chauffage, cette vanne est utilisée pour la commande décentralisée d'un chauffage par le sol en fonction de la température ambiante. Un thermostat d'ambiance électronique externe (fourni par le client) peut commander le servomoteur électrothermique se trouvant dans le boîtier de régulation, tandis qu'une sonde montée sur la vanne assure la limitation maximale (38 - 40 °C) de la température de retour dans le chauffage par le sol.

Pour que le chauffage par le sol puisse être correctement régulé lors du fonctionnement ultérieur, la vanne doit être installée (en respectant le sens du flux) dans le retour du chauffage par le sol.

• la combinaison d'une commande thermostatique et d'une limitation de la température de retour fait de cette boîte une régulation parfaite pour une pièce individuelle.
• cette version encastrée permet d'économiser du temps d'installation et constitue une finition murale propre
• régulateur de débit / topmètre intégré pour le réglage du débit dans le circuit de chauffage (équilibrage hydraulique possible selon EnEv)
• Plage de température de retour 38 - 40 °C

Pour fonctionner, le boîtier de régulation a besoin d'un thermostat électrique (d'ambiance) qui doit être fourni par le client. Pour le choix de ce thermostat, les possibilités sont presque illimitées en ce qui concerne le fabricant, l'aspect et le fonctionnement. Le régulateur doit être en mesure de commander un servomoteur thermique (230V/50Hz).

Exigences relatives à un thermostat d'ambiance à fournir par le client:

• raccordement : 230V AC 50 Hz
• un contact de commutation à fermeture
• courant de commutation min. 2 A

Boîte de régulation E :

• Raccords G3/4 Eurocône, par ex. pour raccords à compression.
• Entraxe de 50 mm
• Soupape de purge / de rinçage
• Dimensions HxLxP : 211 x 156 x 64 mm
• Compensation de profondeur jusqu'à 23 mm
• Compensation d'inclinaison jusqu'à 6°.
• Matériau laiton / plastique ABS
• Couleur noire
• Cache mural blanc

Servomoteur inclus :

• 230V AC 50 Hz
• Câble d'alimentation à 2 fils ; 0,5 mm².
• courant max. 0,5 A
• puissance permanente 2,5 - 3 watts
• Version fermée sans courant (NC)
• Indice de protection IP42
• Classe de protection II
• Protection contre les surtensions : oui
• Indicateur de position : oui
• Filetage de raccordement 30 x 1,5
• Couleur blanche
