HoWaTech E-Regelbox Digital | Limitation électrique de la température pour le chauffage au sol à eau chaude

HoWaTech E-Regelbox Digital pour tous les chauffages au sol à eau chaude

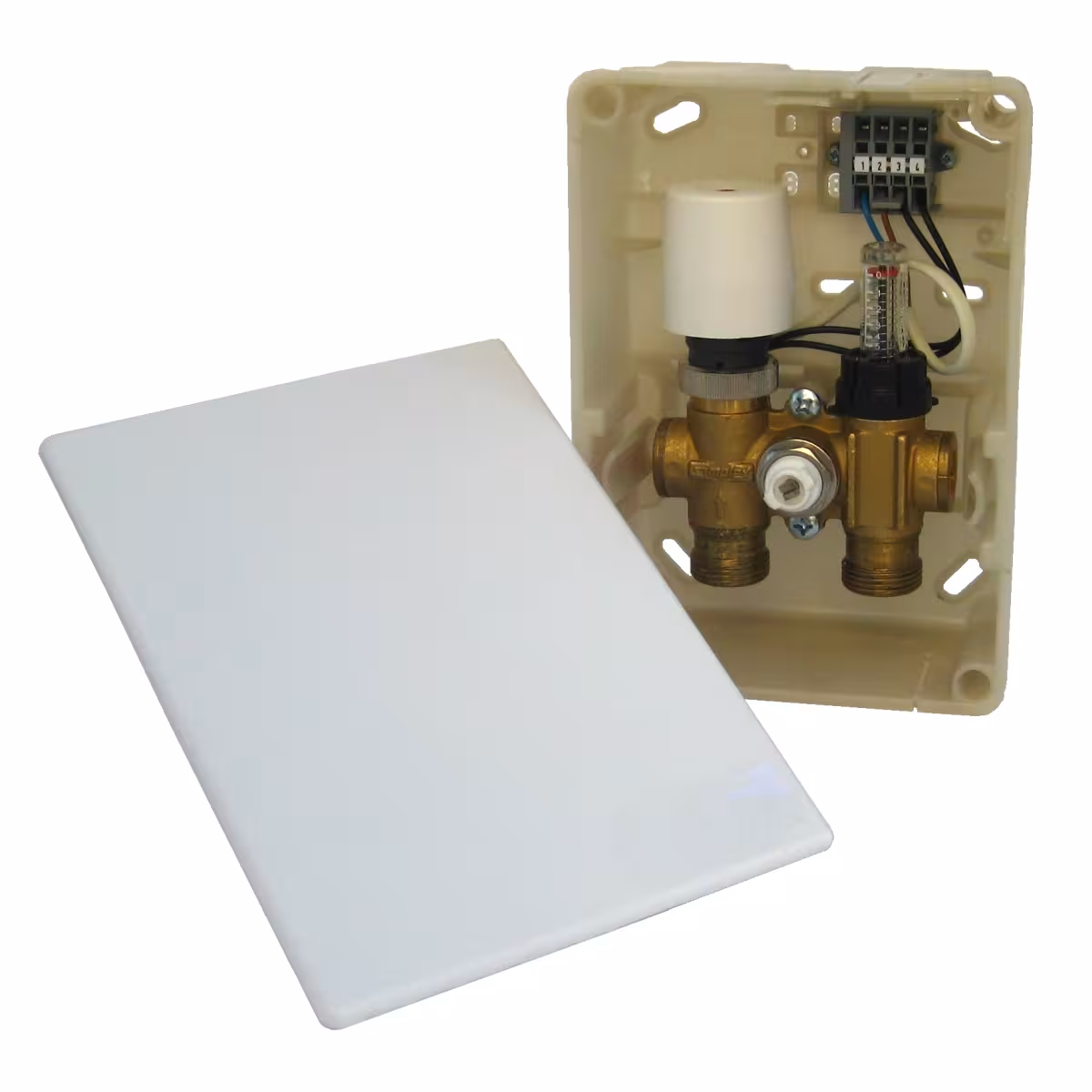

Le boîtier de régulation E :

En cas de combinaison de radiateurs et de chauffage par le sol sur une installation de chauffage, cette vanne est utilisée pour la commande décentralisée d'un chauffage par le sol en fonction de la température ambiante. Un thermostat d'ambiance électronique externe commande le servomoteur électrothermique situé dans le boîtier de régulation, tandis qu'une sonde montée sur la vanne assure la limitation maximale (38 - 40 °C) de la température de retour dans le chauffage par le sol.

Pour que le chauffage par le sol puisse être correctement régulé lors du fonctionnement ultérieur, la vanne doit être installée (en respectant le sens du flux) dans le retour du chauffage par le sol.

• la combinaison d'une commande thermostatique et d'une limitation de la température de retour fait de cette boîte une régulation parfaite pour une pièce individuelle.
• cette version encastrée permet d'économiser du temps d'installation et constitue une finition murale propre
• régulateur de débit / topmètre intégré pour le réglage du débit dans le circuit de chauffage (équilibrage hydraulique possible selon EnEv)
• Plage de température de retour 38 - 40 °C

Régulateur de température Thermostat numérique avec minuterie

Le thermostat programmable numérique sert à réguler les servomoteurs électriques sur les chauffages au sol à eau chaude en intérieur. Pour la commande de la température, l'appareil dispose d'une sonde d'ambiance (intégrée à demeure dans l'appareil). Grâce à son écran rétroéclairé facile à lire et à sa structure d'affichage claire, le régulateur de température est très convivial. Le thermostat permet de réguler le système de chauffage au choix via les différents modes de fonctionnement "Maintien de la température", "Mode programme" et "Mode hors gel".

En mode programme, le thermostat régule automatiquement le chauffage à la température de confort sélectionnée dans les plages horaires définies. La programmation des plages horaires peut être effectuée pour dans 3 modes différents :

• 5+2 : du lundi au vendredi + samedi et dimanche
• 6+1 : du lundi au samedi + dimanche
• 7 : du lundi au dimanche

Pour chacun des jours regroupés (voir ci-dessus), il est possible de définir trois plages horaires Comfort (événements = points de commutation). En dehors des périodes de chauffage définies, le régulateur maintient la température sélectionnée (température réduite) en mode économique.

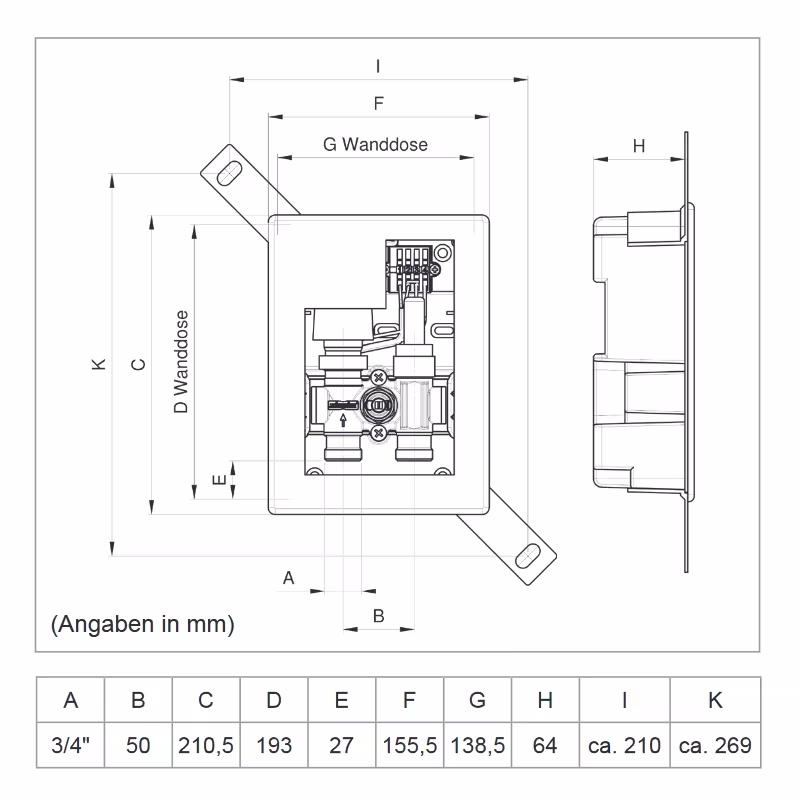

Boîtier de régulation :

• Raccords G3/4 Eurocône, par ex. pour raccords à compression.
• Entraxe de 50 mm
• Soupape de purge/rinçage
• Dimensions HxLxP : 211 x 156 x 64 mm
• Compensation de profondeur jusqu'à 23 mm
• Compensation d'inclinaison jusqu'à 6°.
• Matériau laiton / plastique ABS
• Couleur noire
• Cache mural blanc

Servomoteur inclus :

• 230V AC 50Hz
• câble d'alimentation à 2 fils ; 0,5 mm².
• courant max. 0,5 A
• puissance permanente 2,5 - 3 watts
• Version fermée sans courant (NC)
• Indice de protection IP42
• Classe de protection II
• Protection contre les surtensions : oui
• Indicateur de position : oui
• filetage de raccordement 30 x 1,5 mm
• Couleur blanche

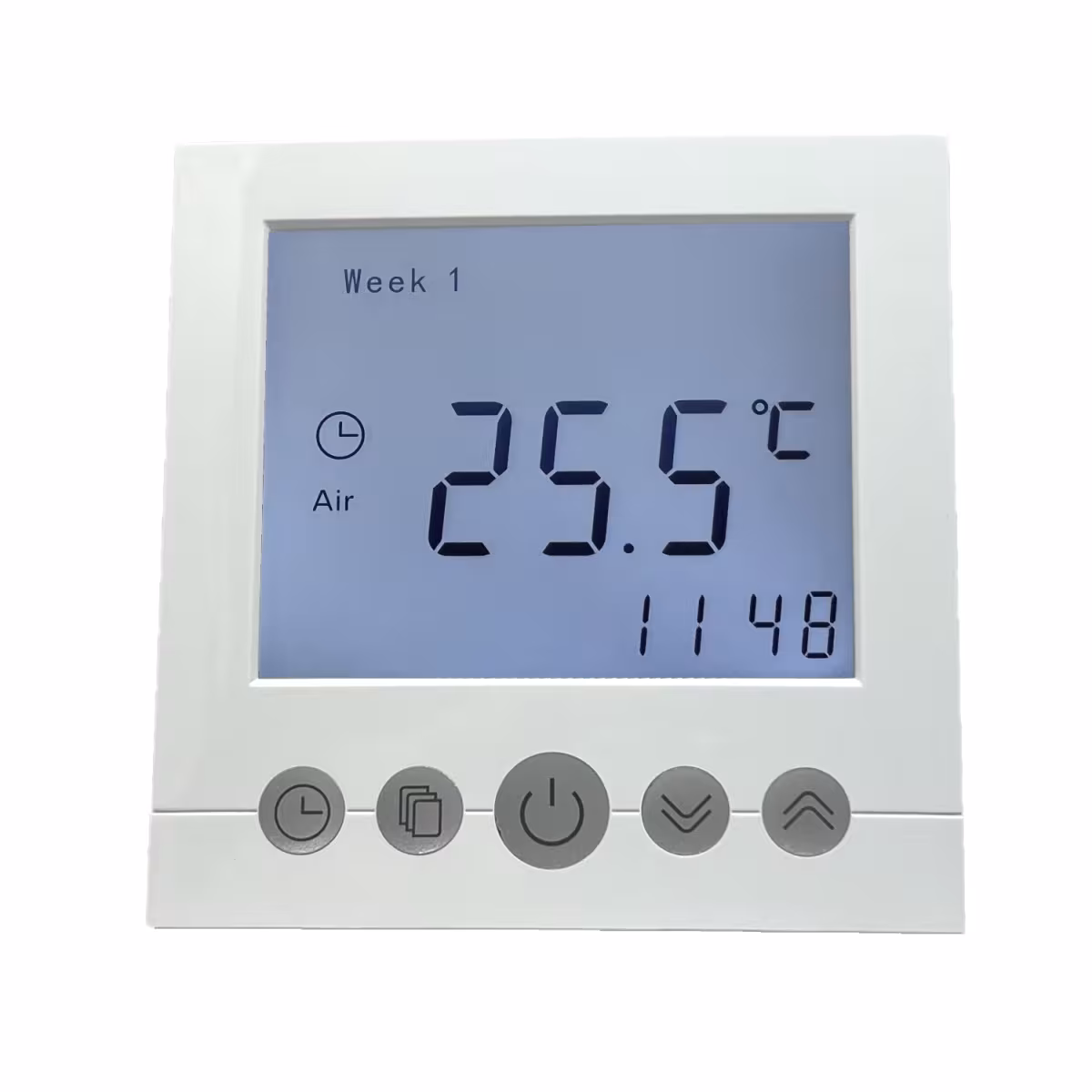

Thermostat d'ambiance numérique

• Tension nominale : 230V AC 50Hz
• Charge électrique maximale 16 A
• Classe de protection II
• Indice de protection IP 21
• Humidité relative maximale autorisée 80%.
• Température ambiante Plage de réglage + 5 à + 35 °C
• Hystérésis réglable 0,5 - 4 K (réglage d'usine 1°C)
• Dimensions 89 x 89 x 41 mm
• Couleur blanche
