Baïonnette Garniture d'étanchéité simple oblique BKD150-K-S30-MA125/300

Zone de serrage: 110 - 125 millimètres angle: 30° degrés d'angle longueur: 300 millimètres
Ignorer la galerie d'images
Technologie de manchon de garniture d'étanchéité incliné simple à baïonnette Entrée de câble UGA, protection de câble, numéro d'article. 401912530030
Technologie de manchon d'étanchéité incliné simple à baïonnette Entrée de câble UGA de la marque UGA System-Technik de la catégorie protection des câbles
Garniture d'étanchéité à baïonnette inclinée simple BKD150-K-S30-MA125/200 de UGA System-Technik avec le numéro d'article. 401912520030
Technologie de manchon de garniture d'étanchéité incliné simple à baïonnette Entrée de câble UGA, protection de câble, numéro d'article. 401912530030
Technologie de manchon d'étanchéité incliné simple à baïonnette Entrée de câble UGA de la marque UGA System-Technik de la catégorie protection des câbles
Garniture d'étanchéité à baïonnette inclinée simple BKD150-K-S30-MA125/200 de UGA System-Technik avec le numéro d'article. 401912520030

187.08 CHF

Contenu : 1 Pièce

  • étanche au gaz et à l'eau jusqu'à 0,5 bar
  • Utilisation dans les structures à construire pour les structures en béton étanches (cuve blanche) classes de contraintes 1 et 2
  • Étanche au gaz et à l'eau sous pression grâce au couvercle borgne déjà installé
  • Pour passages de câbles coudés provenant de n'importe quelle direction.
  • connexion élastique dans

Disponible immédiatement, délai de livraison 11-13 jours

200 von %quantity% Stück sofort verfügbar, Lieferzeit 11-13 Tage, Nachlieferung wird so schnell wie möglich versandfertig sein
Zone de serrage
angle
longueur
Pièce
Réf. produit : 264329
EAN: 4251582428041
Hersteller: UGA System-Technik

Description

Informations sur le produit "Baïonnette Garniture d'étanchéité simple oblique BKD150-K-S30-MA125/300"

Version : angle : 30° ; plage de serrage : 110 - 125 mm ; longueur : 300 mm ; épaisseur minimale de la paroi : 450 mm

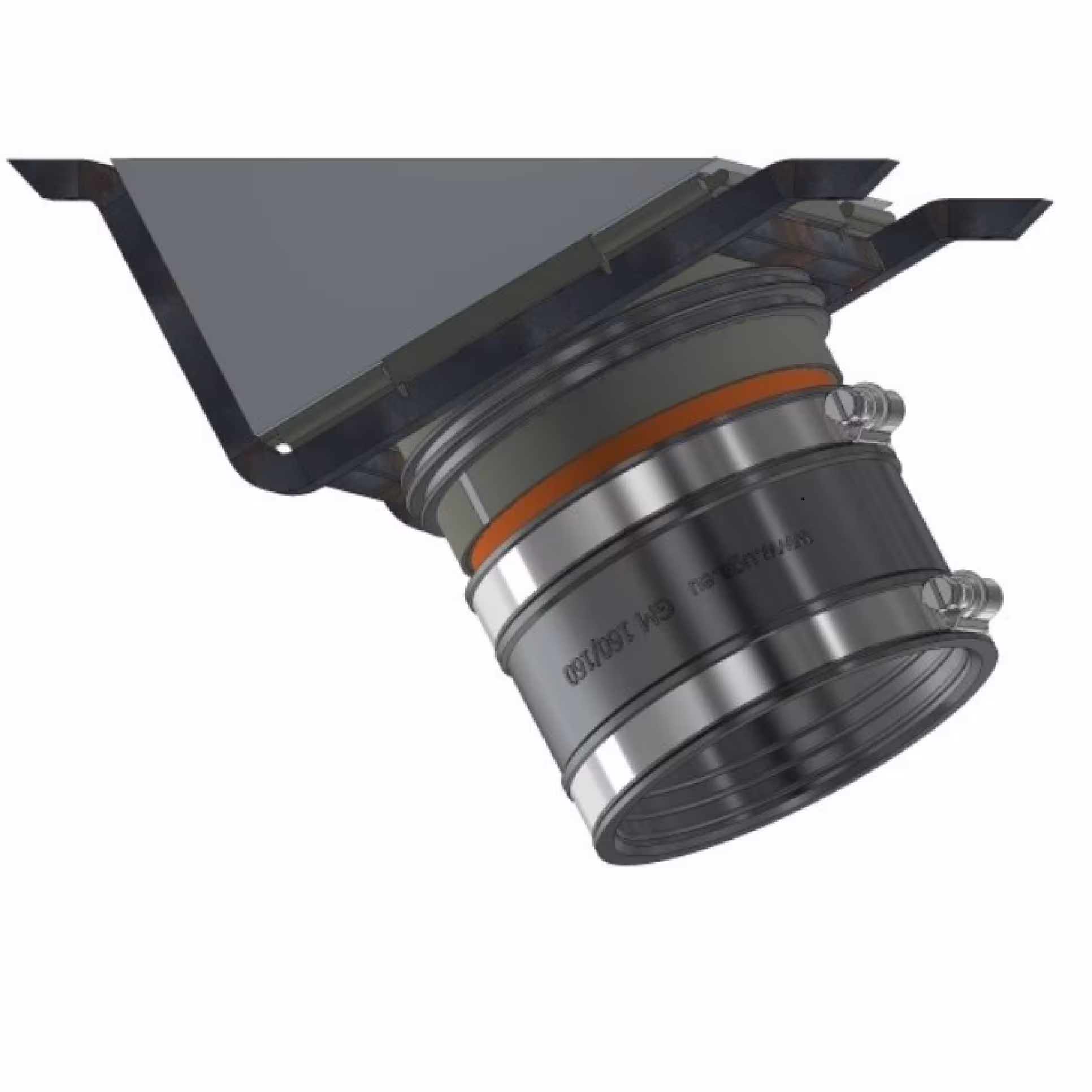

Garniture d'étanchéité simple à baïonnette inclinée avec joint à 3 nervures et manchon de raccordement de tuyau en technique de manchette (couvercle aveugle étanche à l'eau sous pression BKD-150D inclus). Idéal pour faire passer des câbles rigides sans les plier.

La technique de manchette UGA permet de raccorder tous les types de tubes et de tuyaux au système BKD 150. L'étanchéification ultérieure est également possible avec les inserts du système UGA BKD 150 avec protection intégrée contre la migration. Après le bétonnage, la garniture est étanche au gaz et à l'eau sous pression.

Si aucun de ces modèles ne vous convient, contactez-nous à l'adresse -- Bestellungen@uga.eu -- nous vous proposerons une solution individuelle à un prix avantageux.


Avantages

  • Montage rapide et simple

  • étanche au gaz et à l'eau sous pression dès le montage grâce au couvercle borgne

  • étanchéité durablement fiable

  • possibilité de raccordement d'un seul côté de multiples variantes grâce à des couvercles et des inserts de système parfaitement adaptés

  • pour des passages de câbles inclinés dans toutes les directions

  • permet un rayon de courbure optimal lors de l'introduction et de l'étanchéité des câbles ou lors du raccordement de tubes de protection de câbles (par ex. KSS150)

  • raccord élastique en technique de manchette pour le raccordement de gaines vides et de systèmes de protection de câbles

  • cadre auxiliaire en acier avec trous de clouage

  • livraison prête à l'emploi avec cale en polystyrène pour un montage à fleur de coffrage

Détails techniques

  • Étanche à l'eau jusqu'à 0,5 bar

  • Entraxe : 210 mm

  • Utilisation dans des ouvrages encore à construire pour des constructions en béton WU (cuve blanche) classe de sollicitation 1 et 2

  • Le sens de montage doit être déterminé pour la garniture d'étanchéité simple oblique.

  • La couverture minimale de béton de 200 mm selon la directive WU (fiche H10) n'est atteinte avec le joint oblique BKD150-K-S30 qu'à partir d'une épaisseur de paroi de 350 mm (S45 - 400 mm).

  • Formation du paquet possible uniquement sur une seule rangée

  • Le sens de montage doit être déterminé

Indications sur les matériaux :

Garniture d'étanchéité (ABS), joint à 3 nervures (TPE), tube intermédiaire (PVC), couvercle de fermeture (ABS) avec lèvre d'étanchéité (TPE), cale en polystyrène, cadre auxiliaire (acier S235YR, anciennement St 37), manchette (EPDM), bandes de serrage (V2A)

Eigenschaften

Espacement des essieux: 210 millimètres
Gaz à gaz et imperméable jusqu'à: 0,5 barre
Tuyau KSS: KSS110
Zone de serrage: 110 - 125 millimètres
angle: 30° degrés d'angle
longueur: 300 millimètres
Épaisseur minimale de paroi: 450 millimètres
