GPD50/60/F/V2A/EPDM/1x

Quantité de forages: 1 diamètre extérieur: 50 millimètres une variante: fermé

Informations sur le produit "GPD50/60/F/V2A/EPDM/1x"

Version : diamètre du carottage : 50 mm ; nombre de trous : 1 ; diamètre maximal du trou : 34 mm ; fermé avec bride

Veuillez indiquer les tailles de trous de forage souhaitées lors de la commande !

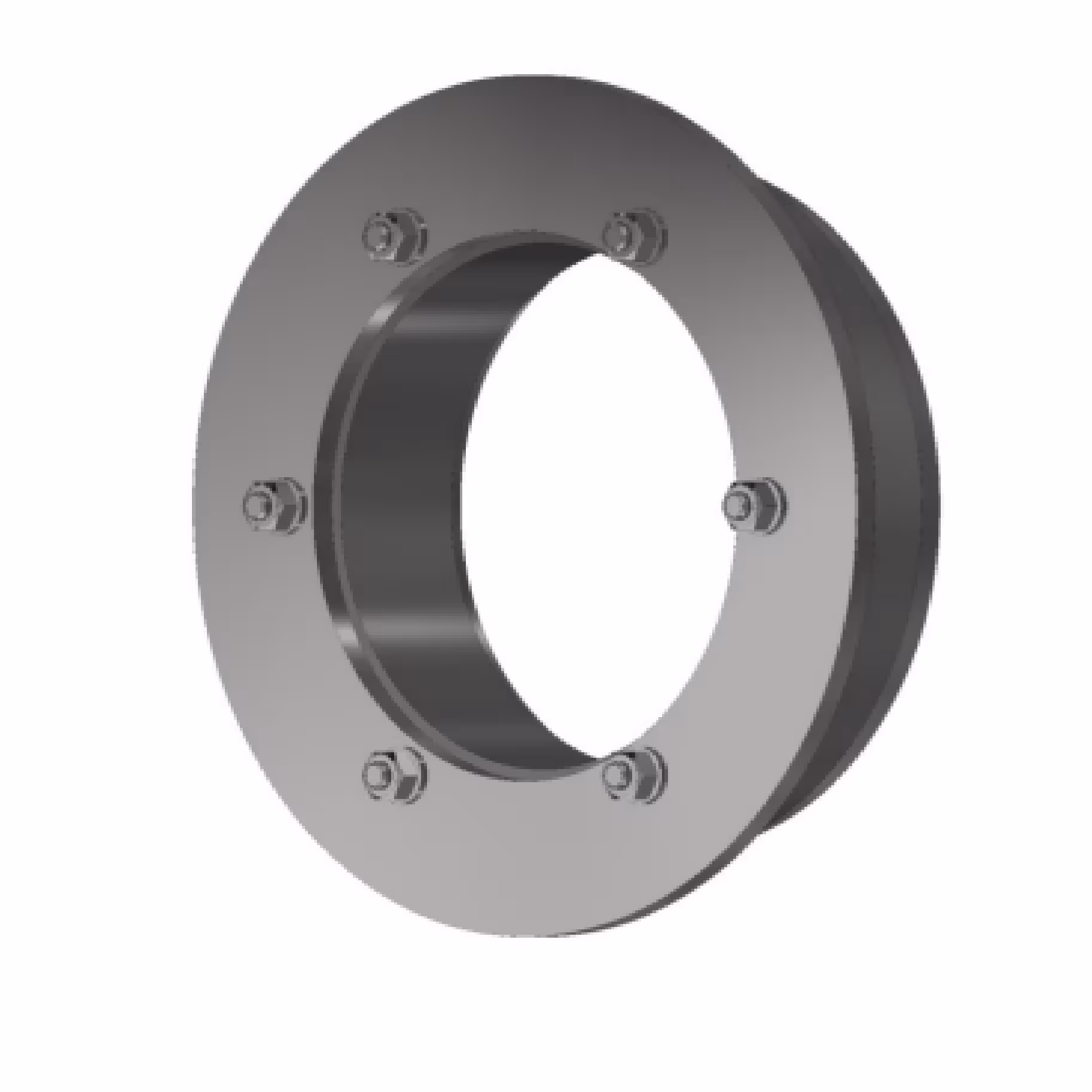

Les joints à sertir en caoutchouc UGA fermés avec bride de recouvrement servent à étancher rapidement et de manière fiable les câbles et les tuyaux. Ils conviennent universellement dans le domaine de la distribution d'électricité et d'eau, dans le bâtiment comme dans le génie civil. Elles peuvent être utilisées dans des carottages, des fourreaux et des passages de câbles à baïonnette (système BKD). Grâce à la fabrication individuelle de plaques à sertir, nous sommes en mesure de maîtriser toute occupation de câble ou de tube et de l'étanchéifier de manière professionnelle.

Il n'y a pas de dimension que nous ne connaissions pas. Des énormes tuyaux de plus de 2000 mm de diamètre aux centaines de câbles de commande de 4 mm de diamètre. En serrant les écrous hexagonaux, les rondelles en caoutchouc sont pressées les unes contre les autres. La pression de compression entraîne une étanchéité sûre et durable au gaz et à l'eau.

Avantages

une fixation est assurée par la bride

Etanchéité durable et fiable des câbles et des tuyaux, même en cas de charges élevées (charge radiale d'environ 200 kg et colonne d'eau de 10 m).

Montage rapide et intuitif

Montage parfait grâce à des dimensions parfaitement adaptées

Étanchéité au radon

Utilisation dans des carottages à l'intérieur d'une construction en béton WU classe de sollicitation 1 et 2 ou tubage fourni par le client

Détails techniques :

Etanche au gaz et à l'eau pour une pression d'eau jusqu'à 5 bar

rondelle en caoutchouc de 60 mm

Compression du caoutchouc en serrant les écrous de serrage

Données sur les matériaux :

Plaques métalliques pressées (V2A ou V4A), rond en caoutchouc (EPDM), boulons filetés et écrous (V2A ou V4A).

Certificats de contrôle :

Testé selon le standard FHRK 20/30/40/60 pour l'eau sous pression et le test de pression LGA Nuremberg pour la GPD150/G/60/V2A/EPDM

Couple de serrage M5:	3 newtons mètres
Couple de serrage M6:	5 newtons mètres
Couple de serrage M8:	10 newtons mètres
Diamètre du trou central:	50 millimètres
Diamètre extérieur de la bride:	70 millimètres
Diamètre maximal du trou de perçage:	34 millimètres
Quantité de forages:	1
diamètre extérieur:	50 millimètres
une variante:	fermé
À forte densité:	pression de 5 bars

gpd50_60_f_v2a_epdm_1x_dichtheitspruefbericht_4251582420281_0

gpd50_60_f_v2a_epdm_1x_prospekt_4251582420281_0

gpd50_60_f_v2a_epdm_1x_produktdatenblatt_4251582420281_0
