Chauffage par le sol à eau chaude HoWaTech Duo avec 2 tubes posés au préalable sur un tapis

y compris E-Regelbox Standard

En raison de sa faible hauteur d'installation, ce système de chauffage convient à la rénovation/réhabilitation de toutes les pièces dans les bâtiments neufs et anciens et peut être raccordé à tout système de chauffage central à eau chaude. Grâce à la technique à double tube (2 circuits de chauffage par natte), nous recommandons de raccorder les deux tubes en sens inverse avec l'aller et le retour afin d'obtenir une répartition plus homogène de la chaleur.

En principe, ce système peut être utilisé avec n'importe quel revêtement de sol, à condition que le fabricant concerné indique que son revêtement de sol est compatible avec le chauffage par le sol.

• pose très facile et rapide
• temps de réaction très rapide, développement de chaleur très rapide
• Idéal pour la rénovation/réhabilitation
• seulement 8 - 10 mm de hauteur d'installation
• économie d'énergie par rapport aux systèmes de chauffage traditionnels
• convient à tous les systèmes de chauffage central à eau chaude courants (mazout, gaz, chauffage urbain, solaire, pompes à chaleur, géothermie, etc.)
• convient à toutes les pièces
• pour tous les revêtements courants (carrelage, bois, PVC), dans la mesure où ils sont compatibles avec le chauffage par le sol

Re régulation E-Box de régulation standard :

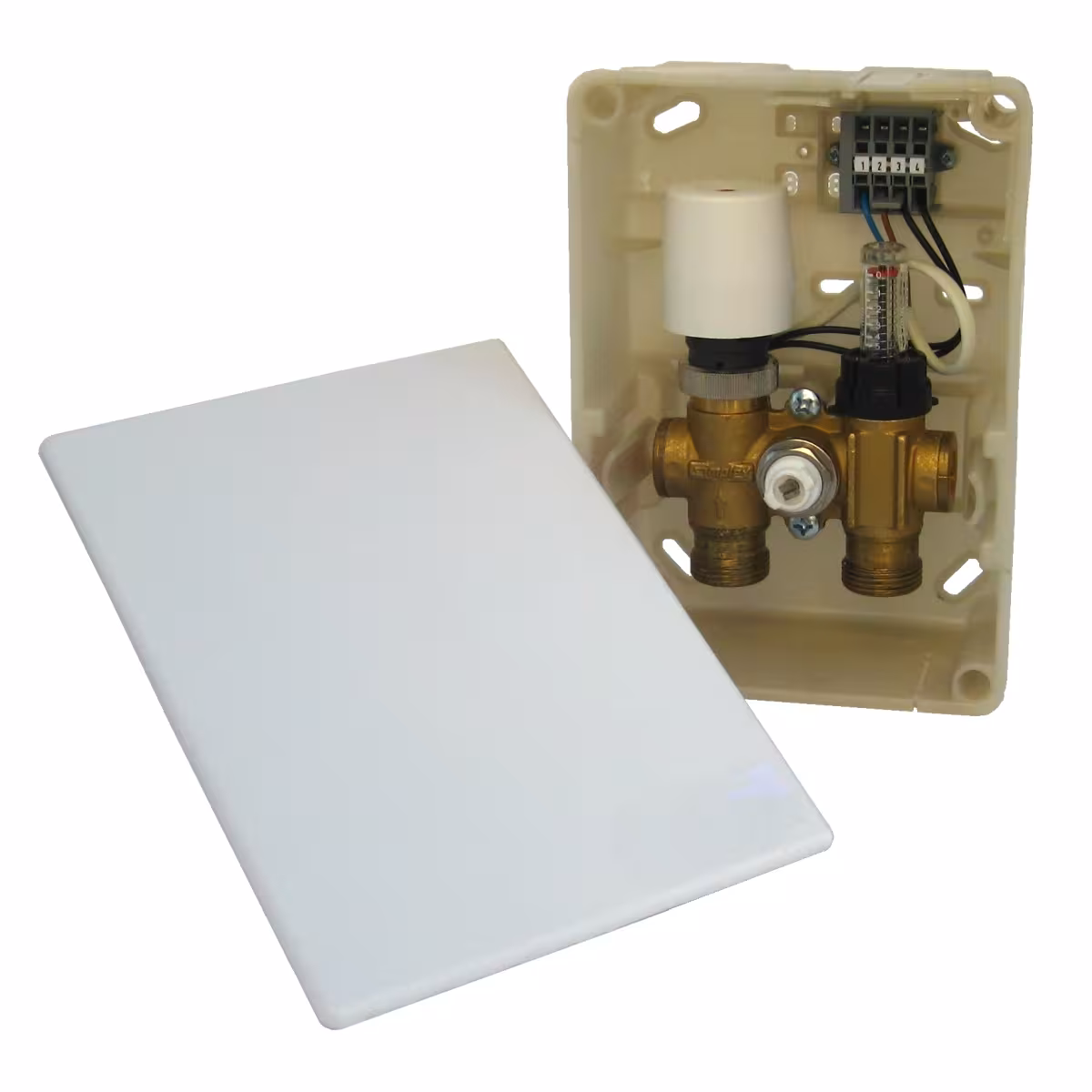

La boîte de régulation se compose d'un boîtier mural encastrable avec bloc de vannes, régulateur électrothermique, d'un couvercle de protection, d'une vanne de purge, d'un régulateur de débit et d'un couvercle mural fermé (blanc). Le contrôleur de température électronique monté à l'arrière du bloc de vannes surveille la température de l'eau (38 - 40 °C). Le régulateur de débit intégré permet de régler le débit de l'eau de chauffage (l/min) (équilibrage hydraulique).

Le thermostat d'ambiance électronique surveille la température dominante de la pièce et active, en fonction de la valeur réglée, le servomoteur situé dans le boîtier mural encastré. Le contrôleur de température (sonde de contact) sur le bloc de vannes reçoit le signal du thermostat d'ambiance et active/désactive le servomoteur en fonction de la température de l'eau. Ainsi, la température ambiante est maintenue constante à la valeur souhaitée, tandis que le sol ne dépasse pas une température de 38 à 40 °C maximum (fonction RTL).

Pour que le chauffage par le sol puisse être correctement régulé lors du fonctionnement ultérieur, le boîtier de régulation RTL fourni doit être installé dans le circuit de retour du chauffage par le sol.

Dimensions du paquet et contenu :

• Taille 2,5 m² = 1x natte 0,8 x 4,00 m + 2 pièces de distribution de raccordement (2 pièces)
• Taille 5,0 m² = 2 tapis 0,8 x 4,00 m + 2 collecteurs de raccordement (4 pièces)
• Taille 7,5 m² = 3 tapis 0,8 x 4,00 m + 2 collecteurs de raccordement (6 pièces)
• Taille 10 m² = 2 tapis 0,8 x 7,50 m + 2 collecteurs de raccordement (4 pièces)
• Taille 15 m² = 3 tapis 0,8 x 7,50 m + 2 collecteurs de raccordement (6 pièces)
• Taille 20 m² = 4 tapis 0,8 x 7,50 m + 2 répartiteurs de raccordement (8 pièces).

Chaque paquet contient également des chevilles de fixation pour fixer le tapis au sol (chevilles de maintien), ainsi qu'une notice de montage détaillée.

Longueur des câbles de raccordement :

Veuillez noter que le tuyau nécessaire au raccordement a été posé sur le tapis pour des raisons techniques de production. Les tapis sont livrés avec une surface supérieure à la surface de chauffage indiquée :

• 2,5 m² de tapis = 0,8 x 3,1 m ; taille du tapis : 0,8 x 4 m
• Tapis de 5,0 m² = 0,8 x 6,2 m ; taille du tapis : 0,8 x 7,5 m.

Il y a donc suffisamment de tube disponible sur le tapis (1 m à l'avant, ainsi que la longueur du tapis + 1 m à l'arrière) pour raccorder le tapis à l'extrémité avant lorsqu'il est entièrement déroulé. Pour le tapis de 2,5 m², la longueur totale de tuyau à détacher est donc d'environ 5 mètres linéaires et pour le tapis de 5,0 m², d'environ 8 mètres linéaires. Comme il s'agit d'un chauffage à double tube, cette indication est également valable pour les deux tubes.

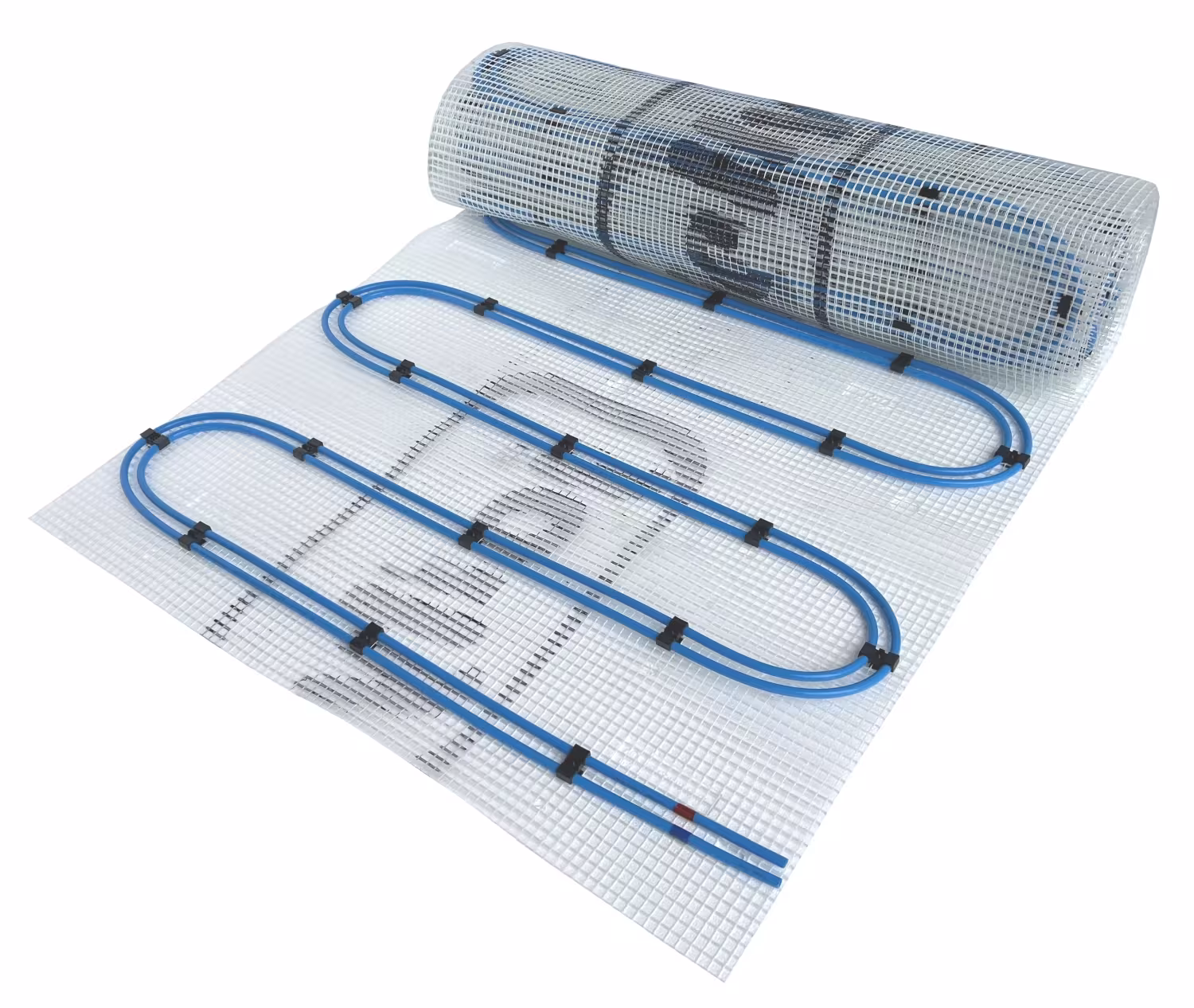

Tapis chauffant :

• Largeur du tapis : 80 cm
• Longueur du tapis : 4,00 m (tapis de 2,5 m²) ou 7,50 m (tapis de 5 m²)
• Type de pose du tube : méandres
• Tube en polyéthylène réticulé (PEX), étanche à l'oxygène selon DIN4726
• Dimension du tube : 8 x 1 mm

Puissance de chauffage : (indication approximative pour une température d'eau de 30°C - 80-85 W/m²)

• Taille 2,5 m² = 200 Watt
• Taille 5,0 m² = 400 Watt
• Taille 7,5 m² = 600 Watt
• Taille 10 m² = 800 Watt
• Taille 15 m² = 1200 Watt
• Taille 20 m² = 1600 watts

Chaque nappe chauffante à double tube se compose de deux circuits de chauffage (2 départs et 2 retours) qui circulent en parallèle mais qui sont raccordés en sens inverse dans le sens du flux. Nous recommandons le raccordement en sens inverse afin d'obtenir une meilleure répartition de la chaleur. Pour faciliter cette opération, les tuyaux sont pourvus de repères de couleur : les départs sont rouges et les retours bleus.

Plusieurs tapis sont toujours raccordés en parallèle (pas en série). Seuls des types de tapis de même taille peuvent être utilisés ensemble !

En cas de combinaison de radiateurs et de chauffage par le sol dans une installation de chauffage, il n'est généralement pas possible de raccorder plus de 20 m² de chauffage par le sol pour des raisons hydrauliques (pression différentielle dans l'installation). Au-delà de 20m², le raccordement et la régulation doivent se faire via un répartiteur de circuit de chauffage (éventuellement avec pompe).

E-Box de régulation standard:

• Coffret mural encastré avec bloc de vannes prémonté avec purge d'air
• servomoteur électrothermique prémonté
• topmeter prémonté pour la régulation du débit (préréglage de la quantité d'eau)
• intégré contrôleur de température (sonde de contact) 38 - 40 °C

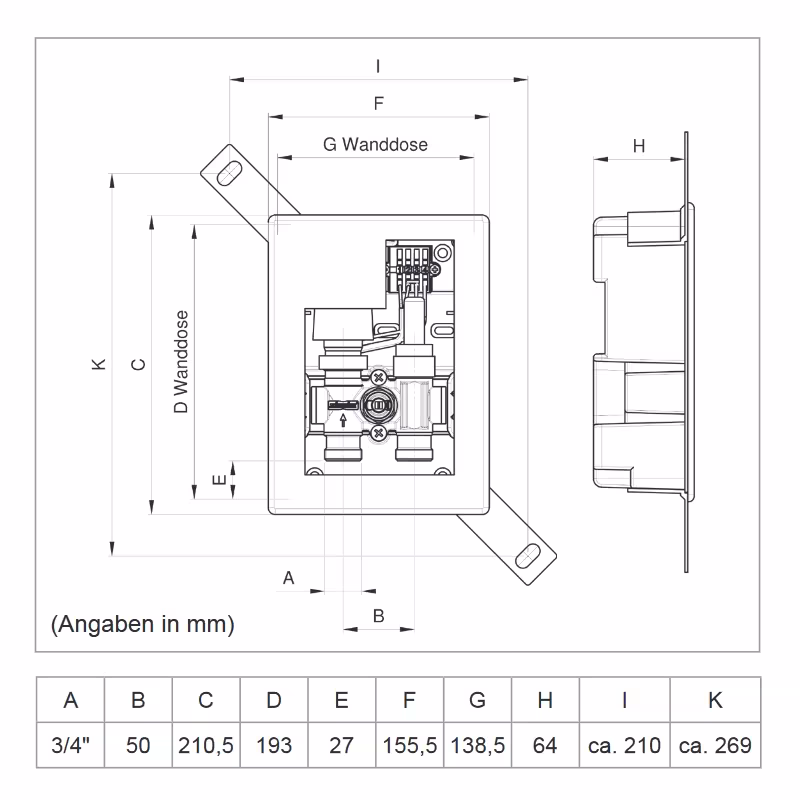

• bloc de vannes avec 2x filetage de raccordement G3/4 Eurocône
• dimensions de montage h x l : 210,5 x 155,5 mm
• Profondeur de montage 117 mm
• Compensation de la profondeur (entre le couvercle et le boîtier) jusqu'à 23 mm

Servomoteur:

• Filetage de raccordement 30 x 1,5 mm
• tension nominale 230V AV 50Hz
• courant d'enclenchement max. 0,5 A
• puissance continue 2,5 - 3 watts
• Câble de raccordement 2 x 0,5 mm².
• Version : fermée sans courant
• Indice de protection IP42
• Classe de protection II
• Indicateur de position
• Protection contre les surtensions

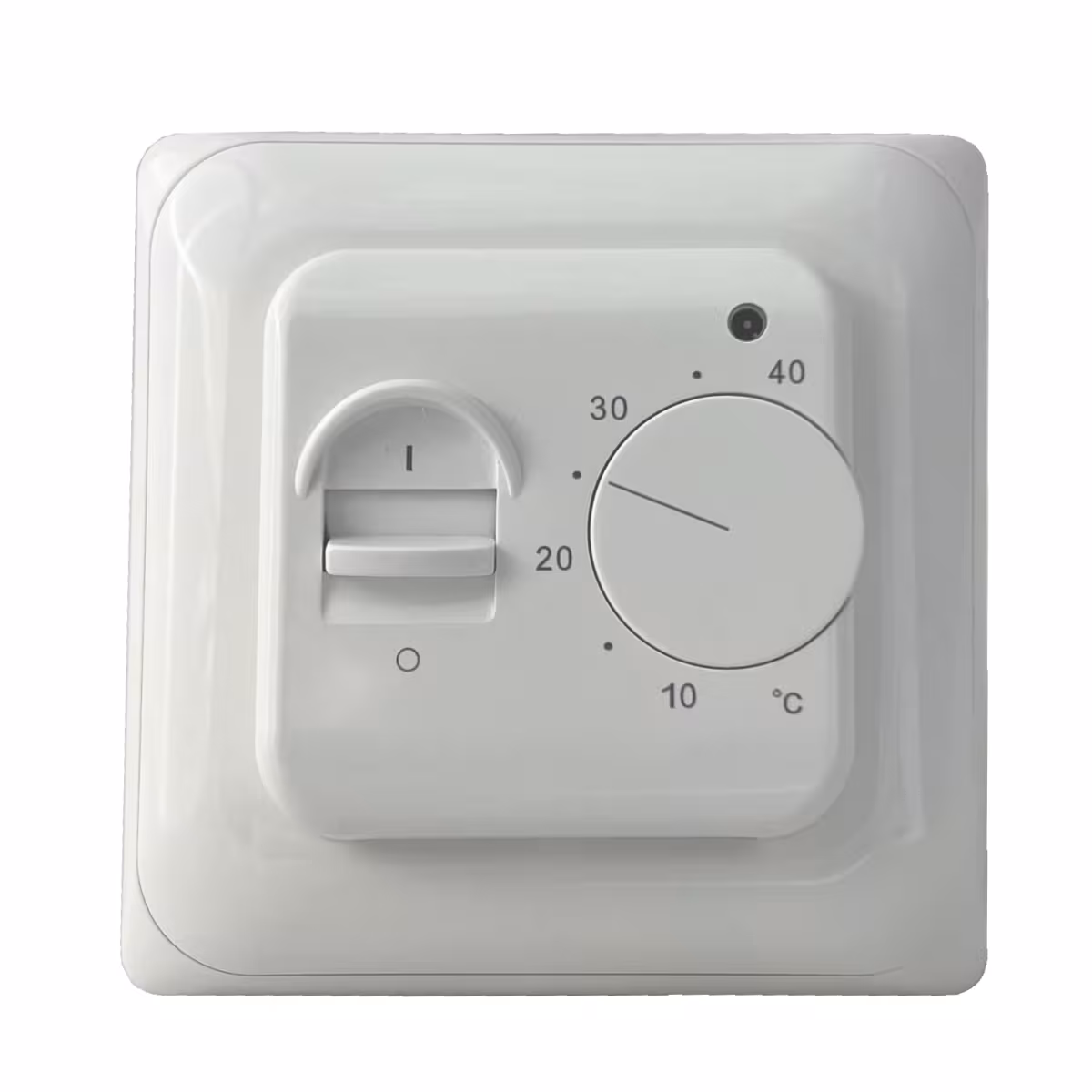

Thermostat d'ambiance:

• Raccordement : 230V AC 50z
• courant max. 16 A
• consommation propre env. 2 watts
• Classe de protection II
• Type de protection IP20
• Sonde de température NTC
• Plage de température +5 à +40 °C
• Montage encastré dans une boîte vide
• Dimensions 85 x 85 x 53 mm (env. 23 mm au-dessus du mur)
• Couleur blanche
