Profilo 27/18 e 28/30 | 30/15 e 30/30
Scoprite la nostra selezione di guide di montaggio profilo 27/18 e 28/30 | 30/15 e 30/30. Copriamo le vostre esigenze professionali. I nostri prodotti sono caratterizzati da robustezza, affidabilità, durata e flessibilità. Visitate anche le altre pagine della categoria Installazione.
Le guide di montaggio sono utilizzate in diversi settori. Vengono utilizzate nei cantieri edili nei settori dell'idraulica, del riscaldamento, della climatizzazione, della ventilazione e dell'elettricità. Sono ideali anche per la produzione semplice e professionale di telai e strutture di supporto leggere di ogni tipo.
Contenuto: 2 Metri (CHF 1.75 / 1 Metri)
Immediatamente disponibile

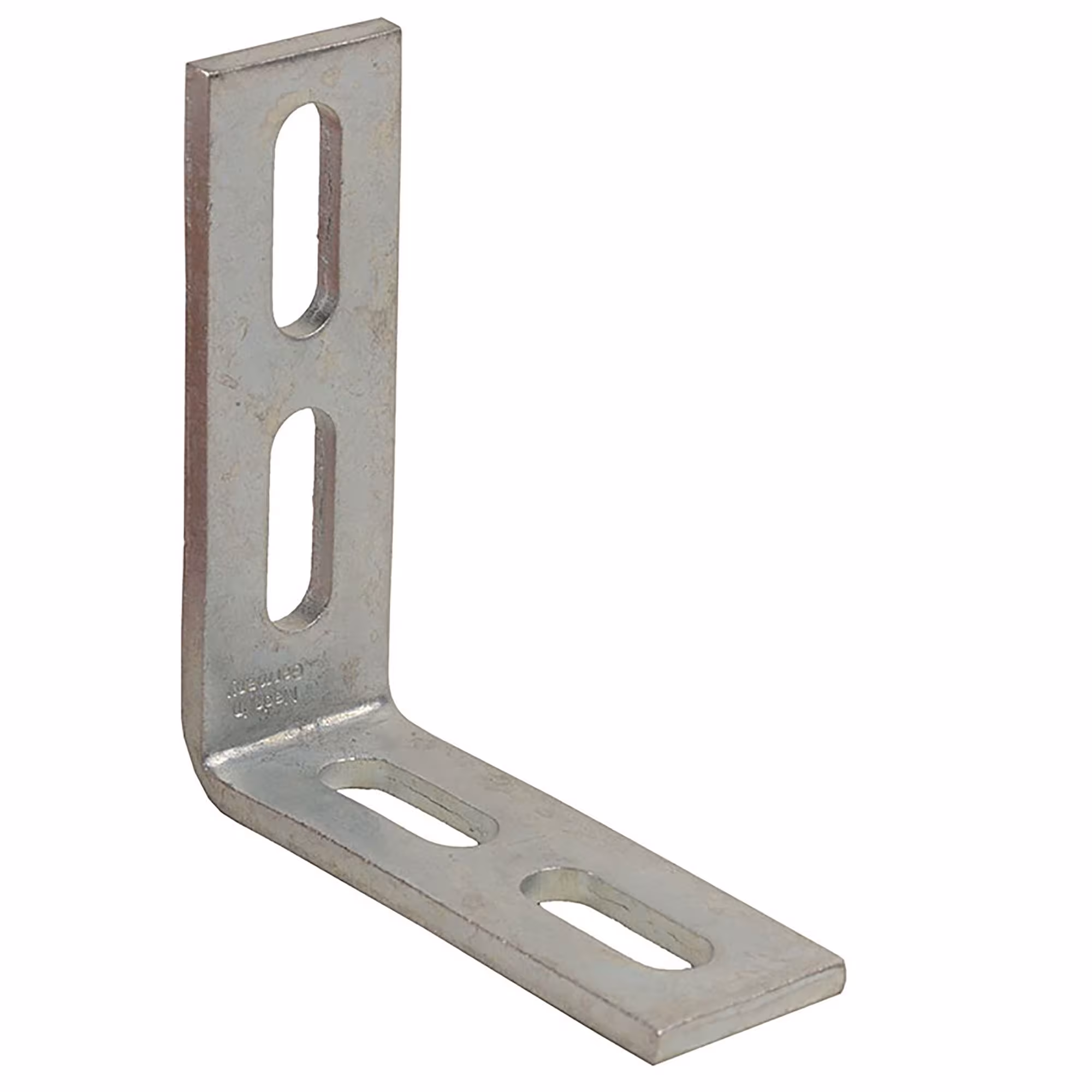

ProduktbeschreibungDas Produkt Fixotec Montagewinkel 27/18 und 28/30 von Fixotec bietet eine schnelle, einfache und sichere Lösung zur Erstellung von Schienenkonstruktionen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die Montagewinkel sind vielseitig einsetzbar und bieten handwerksgerechte Montagelösungen.EigenschaftenHochwertiger, verzinkter Stahl für erhöhten KorrosionsschutzGeeignet als stabiles VerbindungselementErmöglicht eine einfache und flexible InstallationHohe Korrosionsbeständigkeit für verschiedene UmgebungenAnwendungsbereicheSchienenkonstruktionenGebäudetechnikTragekonstruktionenRohrleitungenProduktdatenMaterial: Stahl, verzinktGeeignet für 27/18 und 28/30 ProfileIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 10 Pezzo (CHF 1.17 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni
ProduktbeschreibungDas Produkt Fixotec Schutzkappen 27/18 und 28/30 von Fixotec bietet eine schnelle, einfache und sichere Lösung zum Schutz vor Verletzungen an den Stirnseiten von Montageschienen und Schienenkonsolen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die Schutzkappen sind ideal, um scharfe Kanten abzudecken und Schnittverletzungen zu vermeiden.EigenschaftenHochwertiger Kunststoff für lange LebensdauerGeeignet für Montageschienen und SchienenkonsolenEinfache und schnelle InstallationHohe PassgenauigkeitAnwendungsbereicheMontageschienenSchienenkonsolenGebäudetechnikTragekonstruktionenProduktdatenMaterial: KunststoffGeeignet für 27/18 und 28/30 ProfileIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 25 Pezzo (CHF 0.22 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni

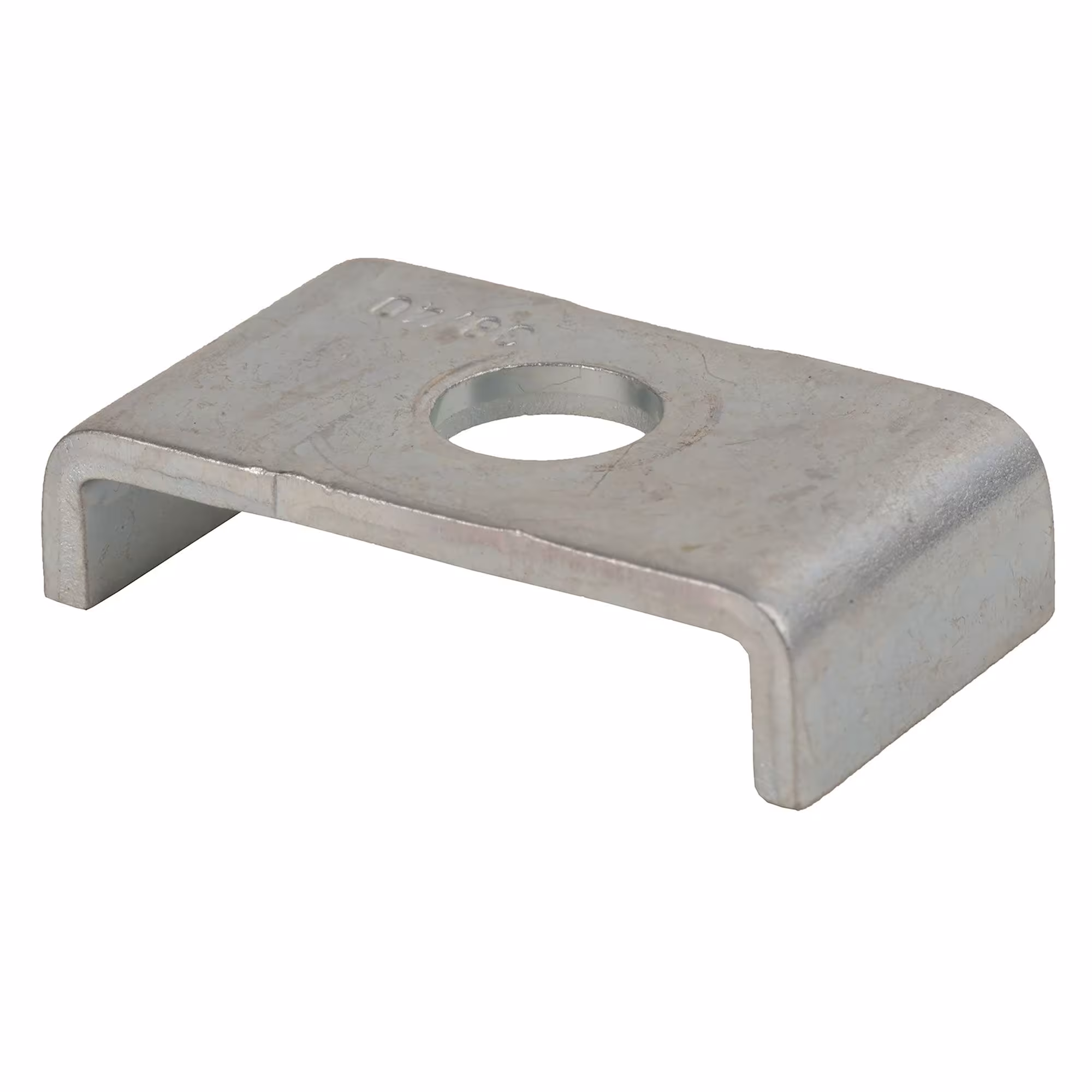

ProduktbeschreibungDas Produkt Fixotec Sicherungsklammer 27/18 und 28/30 von Fixotec bietet eine schnelle, einfache und sichere Lösung zur Stabilisierung von Montageschienen und Schienenkonsolen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die Sicherungsklammern verhindern bei schweren Lasten ein Aufspreizen der Montageschiene oder Schienenkonsole und gewährleisten dadurch deren Stabilität.EigenschaftenHochwertiger, verzinkter Stahl für erhöhten KorrosionsschutzEffektive Stabilisierung von Montageschienen und SchienenkonsolenGeeignet für schwere LastenEinfache und schnelle InstallationAnwendungsbereicheMontageschienenSchienenkonsolenGebäudetechnikTragekonstruktionenProduktdatenMaterial: Stahl, verzinktGeeignet für 27/18 und 28/30 ProfileIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 25 Pezzo (CHF 0.17 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni

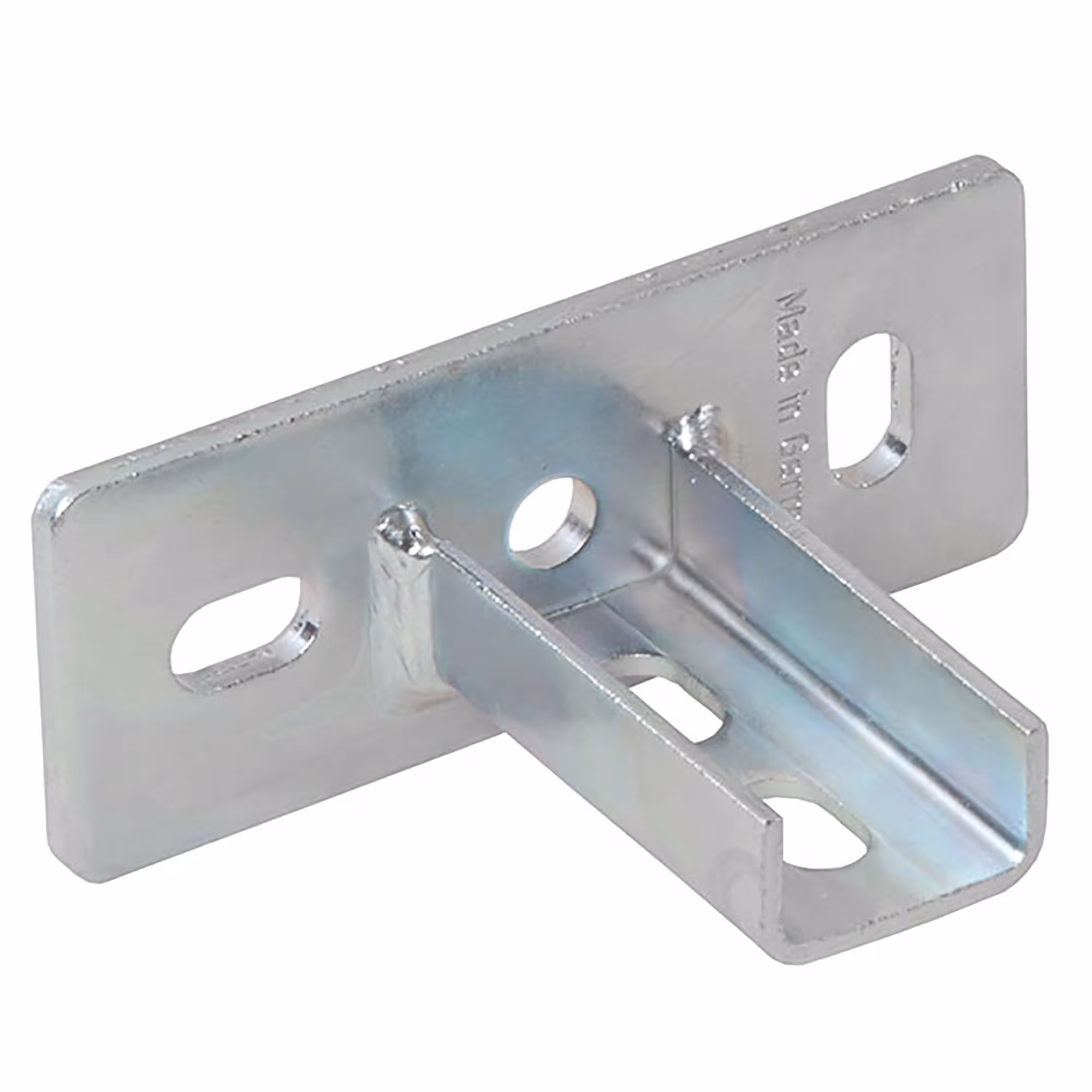

ProduktbeschreibungDas Produkt Fixotec Sattelflansche 27/18 und 28/30 von Fixotec bietet eine schnelle, einfache und sichere Lösung zur Befestigung von Montageschienen bei schwierigen Einbausituationen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die Sattelflansche bieten eine Alternative zur Schienenkonsole und sind ideal für beengte Einbauverhältnisse.EigenschaftenHochwertiger, verzinkter Stahl für erhöhten KorrosionsschutzGeeignet für schwierige EinbausituationenErmöglicht eine flexible MontageHohe PassgenauigkeitAnwendungsbereicheMontageschienenSchachtmontagenKanalmontagenGebäudetechnikProduktdatenMaterial: Stahl, verzinktGeeignet für 27/18 und 28/30 ProfileIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 2 Pezzo (CHF 2.49 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni

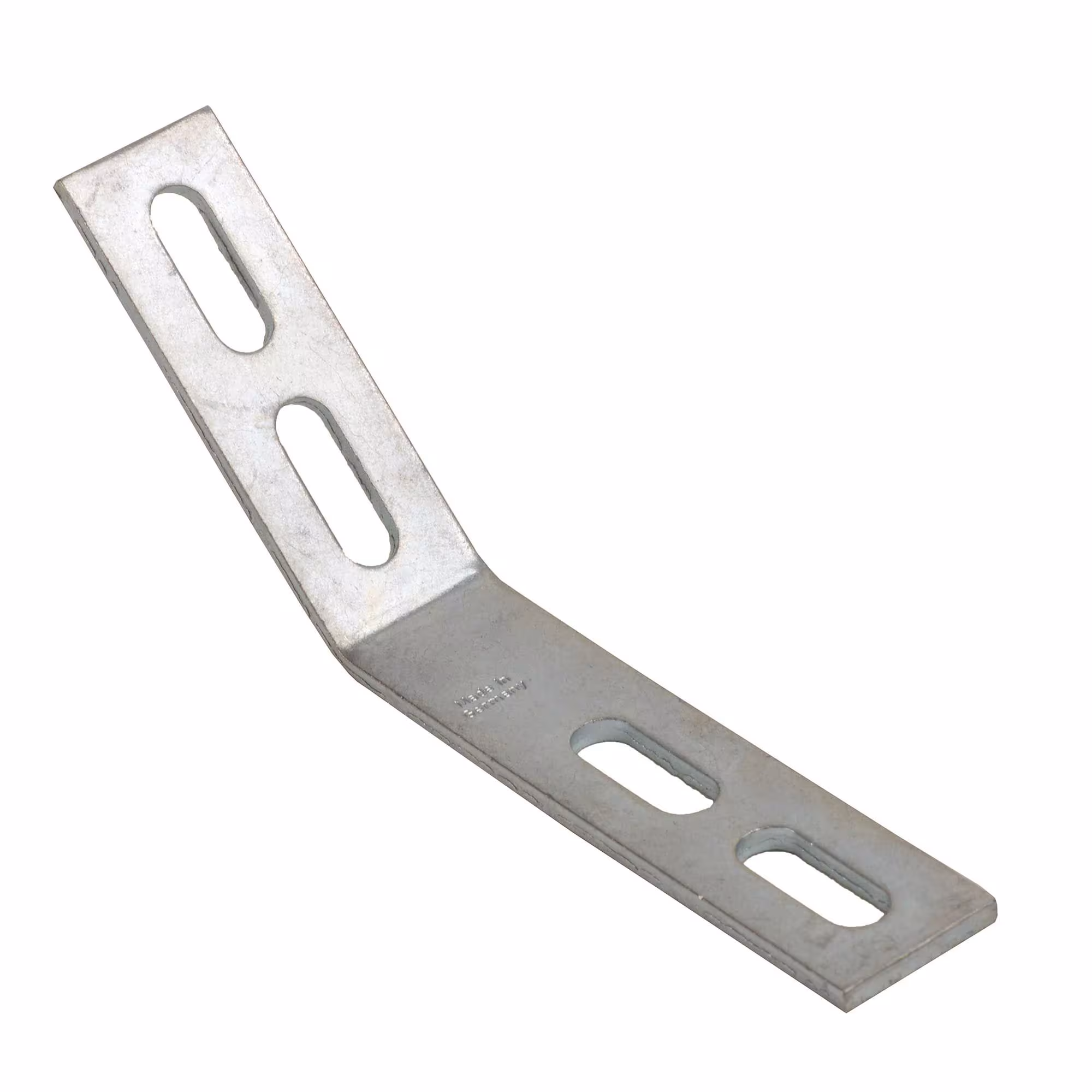

ProduktbeschreibungDas Produkt Fixotec Montagewinkel Winkelverbinder 27/18 und 28/30 von Fixotec bietet eine schnelle, einfache und sichere Lösung zur Verstärkung und Verstreben von Schienen-Konstruktionen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Der 45° Montagewinkel ermöglicht extrem stabile Schraub-Klemm-Schienenkonstruktionen ohne Schweißen.EigenschaftenHochwertiger, verzinkter Stahl für erhöhten KorrosionsschutzGeeignet zur Unterstützung von Auslegern und Stabilisierung von WinkelnErmöglicht extrem stabile Schraub-Klemm-SchienenkonstruktionenHohe Korrosionsbeständigkeit für verschiedene UmgebungenAnwendungsbereicheSchienen-KonstruktionenAuslegerWinkelstabilisierungGebäudetechnikProduktdatenMaterial: Stahl, verzinktGeeignet für 27/18 und 28/30 ProfileIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 10 Pezzo (CHF 2.61 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni

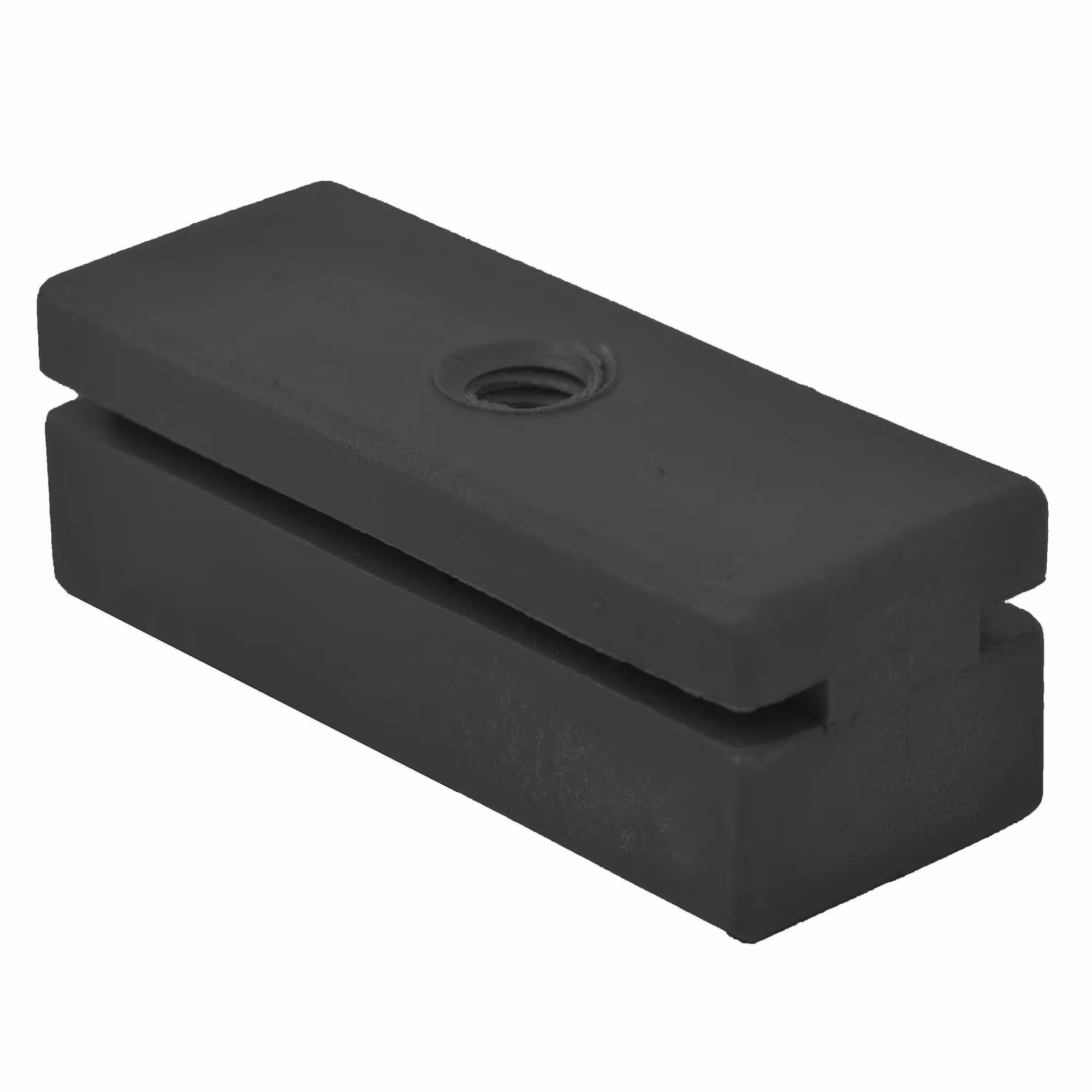

ProduktbeschreibungDas Produkt Fixotec Gleitstücke und Schiebebefestigung von Fixotec bietet eine schnelle, einfache und sichere Lösung zur Kompensation der temperaturbedingten Längenausdehnung von Rohrleitungen und Bauteilen. Dank der stabilen Bauweise und der hochwertigen Materialien sorgt es für perfekten Halt und passt sich flexibel an verschiedene Anwendungsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die Gleitstücke sind sowohl für horizontale als auch vertikale Montagen geeignet und bieten eine garantierte Langzeitgleitfähigkeit.EigenschaftenHochwertiger, zäh-harter Kunststoff für lange LebensdauerGeeignet für horizontale und vertikale MontagenErmöglicht einfache und flexible InstallationGarantierte LangzeitgleitfähigkeitAnwendungsbereicheRohrleitungenBauteileMontageschienenGebäudetechnikProduktdatenMaterial: Zäh-harter KunststoffGeeignet für horizontale und vertikale MontagenIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.
Contenuto: 5 Pezzo (CHF 0.50 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni
Le viti a disco sono ideali per il fissaggio diretto delle nostre guide di montaggio.
Contenuto: 100 Pezzo (CHF 0.45 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni
Dadi scorrevoli I dadi scorrevoli sono utilizzati in combinazione con barre filettate e perni. Facendo scorrere la piastra filettata nella scanalatura della guida, è possibile fissare la sospensione nella posizione desiderata.Caratteristiche del prodotto:Per il fissaggio di perni e aste filettate in binari di montaggio e staffe per binariL'eccellente protezione dalla corrosione, grazie alla zincatura di alta qualità, garantisce una lunga durata.Dati tecniciLunghezza 50 mmLarghezza 21 mmDistanza tra i fori 30 mmSpessore 5 mmFilettatura 2x M8qpool24 - da oltre 25 anni il vostro esperto per - qualità professionale - consegna veloce - servizio clienti personale e affidabile
Contenuto: 10 Pezzo (CHF 0.75 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni
I connettori per rotaie in acciaio inox sono utilizzati per collegare ed estendere le rotaie di montaggio in acciaio inox al fine di allineare e collegare con precisione le strutture e, in ultima analisi, fornire un concetto di connessione stabile per le strutture di supporto.Il connettore per rotaie viene utilizzato per produrre strutture di supporto per le rotaie e per un allineamento preciso, oltre che per collegare le rotaie di montaggio. Si crea un collegamento fisso inserendolo nella guida di montaggio mediante viti.
Contenuto: 2 Pezzo (CHF 17.24 / 1 Pezzo)
Disponibile subito, tempi di consegna 5-8 giorni
Profilo della guida di montaggio 27/18 - Guida a C leggera per applicazioni versatili
La guida di montaggio 27/18 è una delle guide a C più utilizzate nel campo delle soluzioni di fissaggio leggere. I numeri 27/18 indicano la larghezza (27 mm) e l'altezza (18 mm) della guida. Questa guida a C è ideale per semplici lavori di fissaggio nella costruzione di muri a secco, installazioni elettriche e applicazioni sanitarie leggere.
Dati tecnici e valori di carico Profilo 27/18:
- Dimensioni del profilo: 27 mm di larghezza x 18 mm di altezza
- Materiale: a scelta zincato o in acciaio inox
- Capacità di carico: per carichi da leggeri a medi
- Diametri dei tubi adatti: fino a circa 3/4 di pollice (DN 20)
Campi di applicazione e istruzioni per l'installazione Profilo 27/18
La guida di montaggio leggera è adatta per il fissaggio di tubi, cavi e sistemi di supporto leggeri di piccole dimensioni. In combinazione con le staffe di montaggio 27/18, i dadi scorrevoli zincati o i dadi scorrevoli in acciaio inox, è possibile un'installazione semplice e stabile.
Profilo della guida di montaggio 28/30 - Stabile guida di montaggio per SHK
La guida di montaggio 28/30 è una robusta guida di fissaggio che trova impiego nel settore dell'edilizia, in particolare negli impianti sanitari, di riscaldamento e di condizionamento. Con una capacità di carico superiore a quella del profilo 27/18, è adatta a tubazioni più grandi e pesanti.
Caratteristiche tecniche e capacità di carico del profilo 28/30:
- Dimensioni del profilo: 28 mm di larghezza x 30 mm di altezza
- Finiture: zincato o acciaio inox
- Capacità di carico: carichi medio-alti
- Protezione anticorrosione: disponibile come opzione come guida di montaggio in acciaio inox
Aree di applicazione nel settore sanitario ed elettrico Profilo 28/30
Questa guida con profilo a C offre una stabilità ottimale, in particolare nelle installazioni pre-muro o per la posa di cavi elettrici e tubi. Il profilo 28/30 è adatto anche alla costruzione di tubazioni industriali.
Accessori di installazione per guide a C
Di seguito vengono illustrati brevemente lo scopo e il campo di applicazione degli accessori di montaggio per le guide di installazione con profili 27/18, 28/30, 30/15 e 30/30:
Staffa per rotaia
La staffa per rotaie 30/30 o 27/18 è un elemento di supporto e fissaggio stabile che serve a guidare i tubi parallelamente alla parete.
Dettagli della staffa di guida:
- Spesso in acciaio (zincato o inossidabile).
- Disponibile in varie lunghezze e capacità di carico
- Consente il montaggio di impianti a sbalzo o non supportati.
- A seconda del profilo della rotaia sono disponibili staffe per rotaie adatte
Tipico campo di applicazione delle staffe per binari: Per l'installazione a parete, le sospensioni a soffitto o il montaggio laterale a parete.
Flangia a sella
La flangia a sella viene utilizzata per montare una guida su una staffa, una parete o un supporto, ad esempio per le costruzioni di tubi o profili in acciaio. Viene posizionata e fissata come un "supporto a sella".
Applicazioni tipiche della flangia a sella: collegamento di due binari di montaggio ad angolo o fissaggio di un binario di montaggio lungo alla parete o a costruzioni nell'impiantistica industriale.
Staffa di montaggio
Le staffe di montaggio collegano le guide di montaggio ad angolo retto tra loro o ad altri componenti (ad esempio, con staffe per binari o direttamente alle pareti).
Caratteristiche della staffa di montaggio:
- Disponibile in varie angolazioni (ad es. 90°, 45°) e dimensioni.
- Con fori asolati per una regolazione flessibile
- Per connessioni angolari stabili o come elemento di rinforzo
Staffa a binario
La staffa per binari viene utilizzata per creare connessioni trasversali con i binari di montaggio, in particolare per le installazioni sospese o in combinazione con le staffe.
Applicazione tipica della staffa per binari: per il fissaggio di tubazioni o come staffa aggiuntiva per tubazioni bifacciali.
Dado scorrevole
Il dado scorrevole zincato o in acciaio inox è un elemento di collegamento centrale che viene inserito nel profilo della guida di montaggio e avvitato. Fornisce un collegamento filettato sicuro all'interno della guida.
Proprietà del dado scorrevole:
- In varie misure di filettatura (ad es. M6, M8, M10).
- Spesso con piastra di bloccaggio, molla o supporto in plastica per una migliore tenuta
- Può essere combinato con viti, fascette per tubi, staffe, ecc.
Vite con testa a martello
La vite con testa a martello zincata o in acciaio inox è nota anche come "vite per binari" e viene inserita nella guida a C dall'alto e fissata in posizione ruotandola di 90°. Si inserisce nel labbro della rotaia e può essere avvitata.
Vantaggi della vite con testa a martello: installazione facile e veloce senza aprire le estremità della rotaia.
Inserto fonoassorbente in EPDM
Un inserto fonoisolante (profilo in gomma) viene inserito nella guida di montaggio per ridurre la trasmissione del rumore trasmesso dalla struttura. Particolarmente importante per le tubazioni dell'acqua, del riscaldamento o delle acque reflue.
Proprietà dell'inserto di isolamento acustico per guide di montaggio:
- Smorza le vibrazioni e il rumore
- In gomma o elastomero
- Spesso utilizzato per il montaggio a parete o a soffitto di sistemi di tubazioni
Artiglio di supporto
L'artiglio di sostegno viene utilizzato per fissare una guida di montaggio a una trave d'acciaio, senza forare o saldare.
Campo di applicazione dell'artiglio di sostegno: particolarmente utile negli impianti industriali o per le costruzioni temporanee.
Clip di sicurezza
La clip di sicurezza zincata o in acciaio inox impedisce alla guida di montaggio di piegarsi, soprattutto in caso di carichi pesanti o strutture sospese.
Tappo di chiusura della guida
Il tappo di protezione per le guide di montaggio chiude l'estremità aperta della guida e fornisce
- Protezione dei bordi contro le lesioni
- Finiture visivamente pulite
Materiale del tappo di chiusura della guida: plastica o gomma per adattarsi al profilo.
Connettore per rotaia
Il connettore per rotaie zincato o in acciaio inox viene utilizzato per estendere o collegare tra loro due rotaie di montaggio.
Fissaggio rapido
Un elemento di fissaggio rapido con o senza perno è un elemento preassemblato (solitamente una vite con dado o un artiglio) che consente di risparmiare tempo nel fissaggio della rotaia, senza l'ausilio di altri utensili.
Vantaggio dell'elemento di fissaggio rapido: particolarmente efficiente per il montaggio in serie o per i lavori sopraelevati.
Dado scorrevole doppio
Il dado a doppio scorrimento (noto anche come dado a doppia scanalatura) è un dado speciale con due filettature. Si utilizza quando è necessario montare diversi tubi molto vicini tra loro e a diverse altezze.
Tipico campo di applicazione del dado a doppio scorrimento:
- Per sistemi di sospensione, costruzione di staffe o capriate.
Vite a disco
La vite a disco viene utilizzata in combinazione con le guide di montaggio. Ha una testa quadrata con un'ampia superficie di contatto.
Proprietà della vite a disco:
- Applicazione uniforme della forza ai componenti
- Impedisce tagli o danni ai materiali morbidi
Utilizzo tipico della vite a rondella:
- Per fissare le guide di montaggio alla parete, al soffitto o al pavimento.
Pezzo scorrevole
Un elemento scorrevole (noto anche come cuscinetto della guida o elemento scorrevole) viene utilizzato per consentire il montaggio mobile delle tubazioni su una guida di montaggio. Scorre nella guida e compensa le variazioni di lunghezza del tubo (ad esempio, a causa dell'espansione termica).
Proprietà del pezzo scorrevole:
- Corpo in plastica o metallo con superficie di scorrimento
- Opzionalmente con isolamento acustico integrato
- Può essere combinato con morsetti per tubi o cuscinetti a strisciamento.
Utilizzo tipico dell'elemento scorrevole:
- Per tubi che trasportano acqua calda o tubi esposti al vapore (ad es. impianti di riscaldamento).
- In combinazione con punti fissi per guidare in modo mirato i movimenti dei tubi
