HoWaTech Duo Hybrid riscaldamento elettrico a pavimento ad acqua calda | Set di regolazione comfort

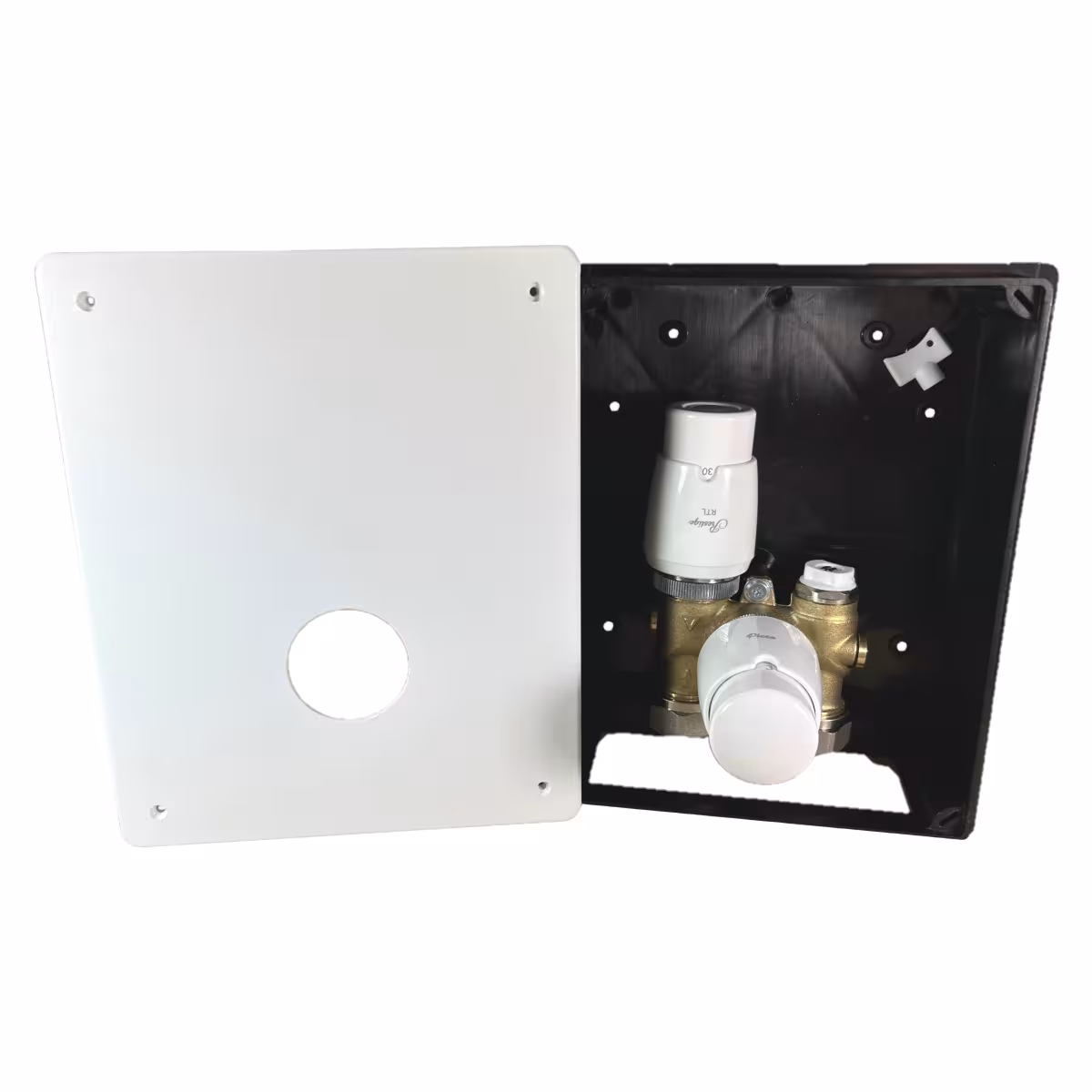

Set di comando HoWaTech Duo Hybrid Comfort

• Termostato e valvola RTL in scatola da parete con pannello a muro bianco
• Termostato / Termoregolatore digitale

Centralina di controllo con termostato e limitatore della temperatura di ritornoper il riscaldamento a pavimento ad acqua calda

Quando si combinano sistemi di riscaldamento a radiatori e a pavimento in un impianto di riscaldamento, questa valvola viene utilizzata per la regolazione decentralizzata della temperatura di ritorno del riscaldamento a pavimento. La testa termostatica regola in modo indipendente la temperatura ambiente desiderata, mentre la valvola RTL assicura in modo indipendente e senza energia esterna la massima limitazione della temperatura di ritorno nel sistema di riscaldamento a pavimento. Questa combinazione di termostatica e valvola RTL rende la centralina il perfetto controllo individuale dell'ambiente senza energia esterna aggiuntiva. La centralina TH-RTL deve essere installata nel ritorno dell'impianto di riscaldamento a pavimento (tenendo conto della direzione del flusso) in modo che il riscaldamento a pavimento possa essere controllato correttamente durante il funzionamento successivo.

• La versione ad incasso consente di risparmiare tempo di installazione e di ottenere una finitura pulita della parete.
• Valvola di sfiato e chiave di sfiato
• Intervallo di temperatura del termostato 6 - 28 °C - regolabile in continuo
• Campo di temperatura RTL 10 - 50 °C - regolabile in continuo
• Scala 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

Termostato digitale HoWaTech con timer

Il termostato digitale programmabile è utilizzato per controllare i sistemi di riscaldamento elettrico all'interno. Il display di facile lettura con retroilluminazione e la struttura chiara del display rendono il termoregolatore molto facile da usare. Il termostato consente di controllare il sistema di riscaldamento attraverso le diverse modalità operative "Mantenimento della temperatura", "Modalità programma" e "Modalità antigelo".

Per il controllo della temperatura, il dispositivo dispone di un sensore ambiente (installato permanentemente nel dispositivo) e di un sensore esterno a pavimento. I sensori possono essere attivati o disattivati separatamente a seconda delle esigenze. Sia la temperatura ambiente che quella del pavimento possono essere impostate indipendentemente l'una dall'altra sul valore desiderato.

In modalità programma, il termostato regola automaticamente il riscaldamento alla temperatura Comfort selezionata entro la finestra temporale impostata. Le finestre temporali possono essere programmate per 3 diverse modalità:

• 5+2: dal lunedì al venerdì + sabato e domenica
• 6+1: Da lunedì a sabato + domenica
• 7: da lunedì a domenica

È possibile definire tre finestre temporali Comfort (eventi = punti di commutazione) per ciascuno dei giorni riassunti (vedere sopra). Al di fuori dei periodi di riscaldamento definiti, il regolatore mantiene la temperatura selezionata (temperatura di setback) in modalità economica.

• Controllo della temperatura ambiente e della temperatura del pavimento
• Display LCD di facile lettura con retroilluminazione
• Blocco a chiave / blocco bambini
• Modalità di funzionamento: manuale e a programma
• Installazione semplice su scatola da incasso (in conformità alla norma DIN 4937-1)
• incluso cavo del sensore di temperatura del pavimento di 3 m (installazione in una canalina vuota (secondo EN 61386-1))

Scatola di controllo:

• Connessioni G3/4 Eurocono, ad esempio per raccordi a compressione
• Interasse 50 mm
• Dimensioni HxLxP: 210 x 170 x 76 mm
• Temperatura massima di esercizio 90°C
• Pressione massima di esercizio 10 bar (1MPa)
• Pressione di prova 1,5 MPa
• Valore KVS 1,2
• Lunghezza massima del tubo 100 metri lineari con tubo 16x2 mm
• Termostato RTL Filettatura di connessione M30 x 1,5
• Materiale ottone / plastica ABS
• Colore bianco / superficie ruvida

Termostato ambiente comfort

• Tensione nominale: 230V AC 50Hz
• Carico massimo di corrente 16 A
• Classe di protezione II
• Classe di protezione IP 21
• Umidità relativa max. ammessa 80%
• Temperatura ambiente Campo di impostazione da + 5 a + 35 °C
• Isteresi regolabile 0,5 - 4 K (impostazione di fabbrica 1°C)
• Sensore esterno di temperatura del pavimento 3 m (NTC 10 kOhm a 25 °C)
• Campo di impostazione della temperatura del pavimento da + 40 a + 80 °C (impostazione di fabbrica 55 °C)
• Isteresi regolabile 0,5 - 5 K (impostazione di fabbrica 3°C)
• Dimensioni 89 x 89 x 41 mm
• Colore bianco

Nota importante sulla direttiva UE sulla progettazione ecocompatibile:

Questo dispositivo può essere utilizzato come unica unità di controllo per un sistema di riscaldamento a pannelli che deve essere utilizzato come riscaldamento per ambienti.
