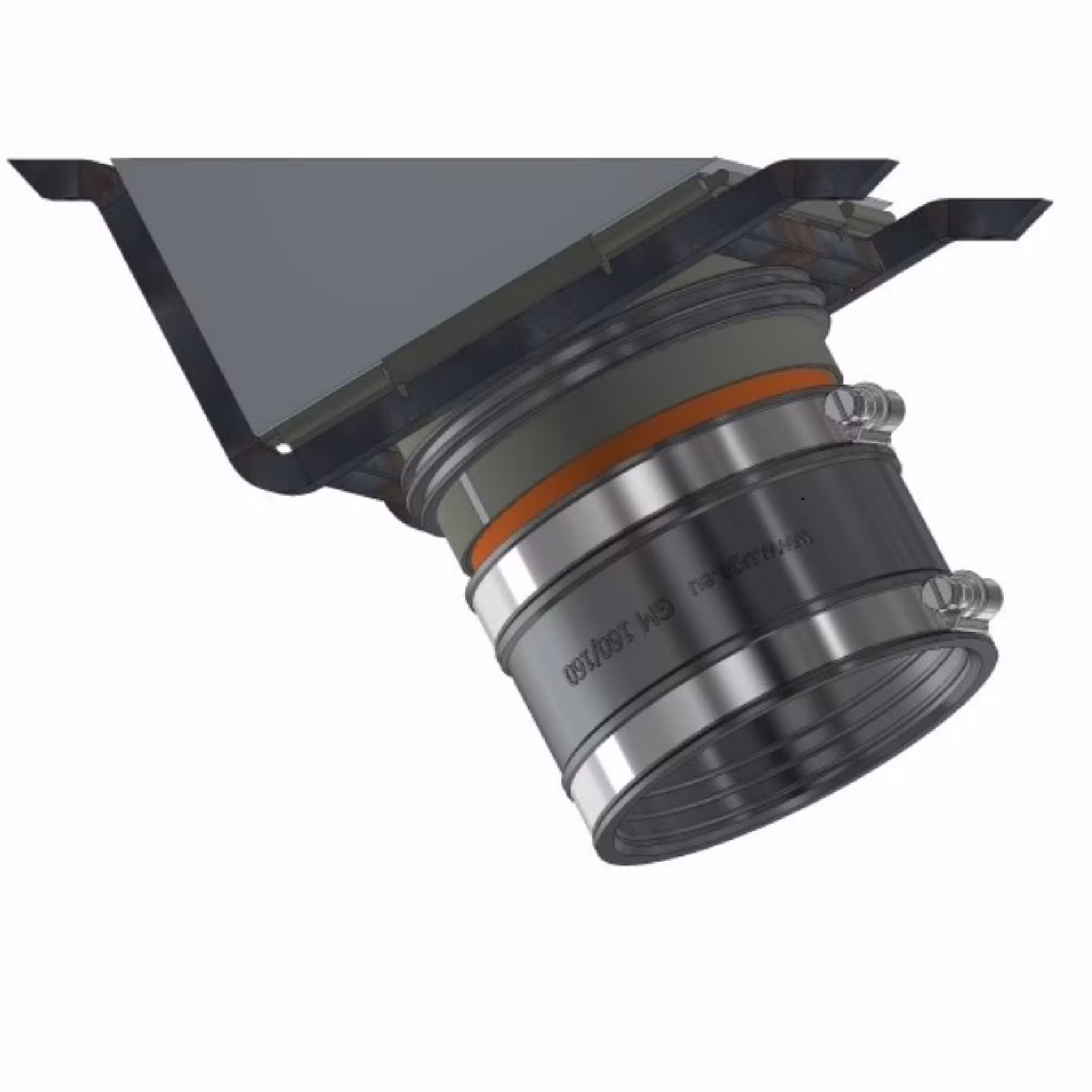

Imballaggio a baionetta a tenuta singola smussata BKD150-K-S30-MA125/200
CHF 187.08
- a tenuta stagna fino a 0,5 bar
- Utilizzo in strutture ancora da realizzare per strutture in calcestruzzo impermeabile (vasca bianca) classi di sollecitazione 1 e 2
- Tenuta stagna al gas e all'acqua pressurizzata grazie al coperchio cieco già installato
- Per passaggi cavi angolati da qualsiasi direzione.
- collegamento elastico in
Disponibile subito, tempi di consegna 9-11 giorni
Info sui prodotti "Imballaggio a baionetta a tenuta singola smussata BKD150-K-S30-MA125/200"
Esecuzione: Angolo: 30°; Campo di serraggio: 110 - 125 mm; Lunghezza: 200 mm; Spessore minimo della parete: 350 mm Confezionamento a baionetta smussata a tenuta singola
con guarnizione a 3 rami e manicotto di collegamento alla guaina con tecnologia a manicotto (compreso il coperchio cieco a tenuta d'acqua BKD-150D). Ideale per il passaggio di cavi rigidi senza attorcigliamenti.
La tecnologia dei manicotti UGA consente di collegare al sistema BKD 150 tutti i tipi di tubi e tubazioni. La successiva sigillatura è possibile anche con gli inserti del sistema UGA BKD 150 con protezione integrata contro la migrazione. Dopo la cementazione, l'imballaggio è a tenuta di gas e acqua pressurizzata.
Se nessuno di questi modelli è adatto a voi, contattateci all'indirizzo -- Bestellungen@uga.eu -- Possiamo offrirvi una soluzione personalizzata a un prezzo ragionevole.Vantaggi
- Installazione facile e veloce
- Già a tenuta di gas e acqua pressurizzata durante l'installazione grazie al coperchio cieco
- Tenuta affidabile e permanente
- Possibilità di collegamento su un solo lato per un'ampia gamma di varianti grazie a coperture di sistema e inserti di sistema personalizzati
- Per canaline angolate da qualsiasi direzione
- Consente un raggio di curvatura ottimale per l'inserimento e la sigillatura dei cavi o per il collegamento di canaline (ad es. KSS150)
- Giunto di collegamento elastico con tecnologia a manicotto per il collegamento di guaine e sistemi di protezione dei cavi
- Sottotelaio in acciaio con fori per i chiodi
- Fornitura pronta per l'installazione con cuneo in polistirolo per l'installazione a filo della cassaforma
Dettagli tecnici
- Impermeabile fino a 0,5 bar
- Interasse: 210 mm
- Per l'impiego in strutture ancora da realizzare in calcestruzzo impermeabile (vasca bianca), classe di carico 1 e 2
- La direzione di posa deve essere specificata per i pacchetti di tenuta a pendenza singola
- La copertura minima del calcestruzzo di 200 mm secondo le linee guida per la tenuta all'acqua (foglio informativo H10) si ottiene solo con il pacchetto di tenuta inclinato BKD150-K-S30 a partire da uno spessore di parete di 350 mm (S45 - 400 mm)
- La formazione del pacchetto è possibile solo in una fila
- La direzione di installazione deve essere specificata
Specifiche del materiale:
Guarnizione di tenuta (ABS), guarnizione a 3 nervature (TPE), tubo intermedio (PVC), coperchio di tenuta (ABS) con labbro di tenuta (TPE), cuneo di polistirolo, sottotelaio (acciaio S235YR, ex St 37), collare (EPDM), cinghie di serraggio (V2A)| Area di serraggio: | 110 - 125 millimetri |
|---|---|
| Gas -Tigna e impermeabile fino a: | 0,5 bar |
| Spaziatura degli assi: | 210 millimetri |
| Spessore minimo della parete: | 350 millimetri |
| Tubo KSS: | KSS110 |
| angolo: | 30° gradi angolari |
| lunghezza: | 200 millimetri |
| Nome dell'azienda: | UGA SYSTEM-TECHNIK GmbH & Co. KG |
|---|---|
| Indirizzo: | Heidenheimer Str. 80-82, 89542 Herbrechtingen, Deutschland |
| telefono: | +49 7324/9696-0 |
| contatto: | info@uga.eu |
| impronta: | https://uga.eu/impressum |
