HoWaTech E-Regelbox Digital für alle Warmwasser Fußbodenheizungen

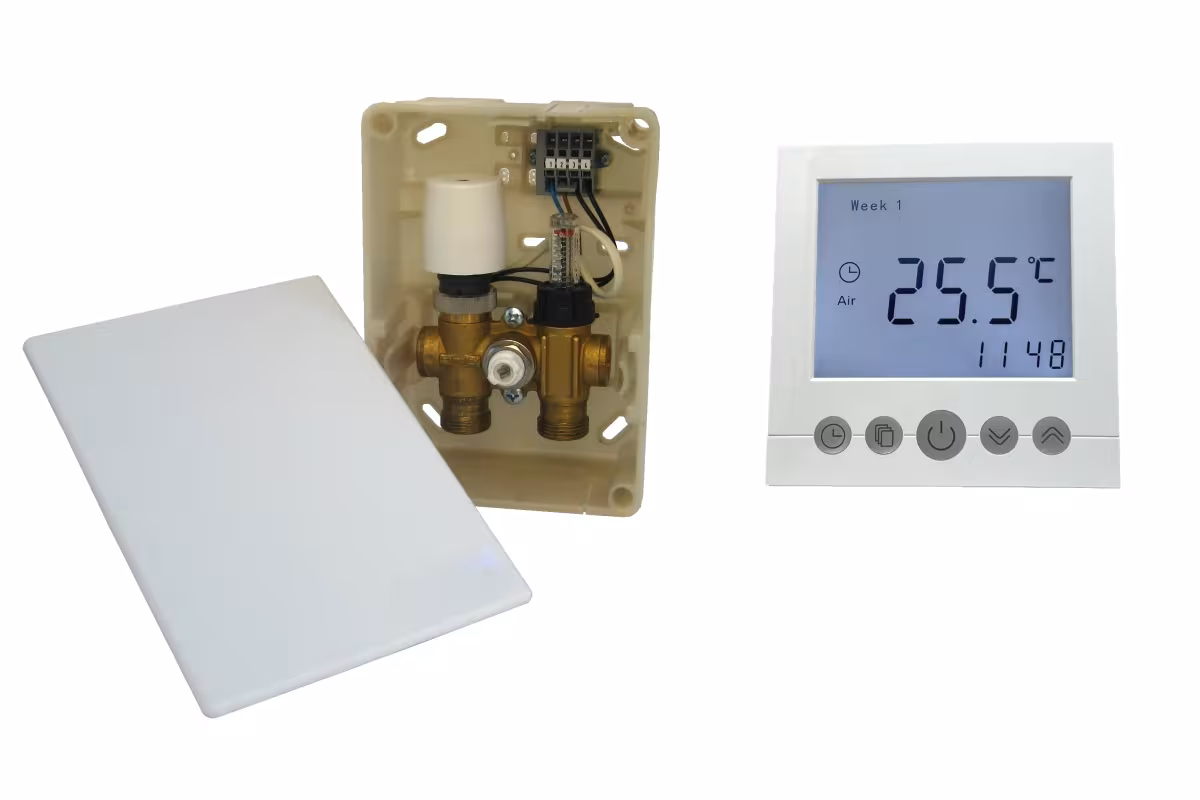

E-Regelbox:

Bei der Kombination von Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen raumtemperaturabhängigen Steuerung einer Fußbodenheizung eingesetzt. Ein externes elektronisches Raumthermostat steuert den in der Regelbox befindlichen elektrothermischen Stellantrieb, während ein am Ventil angebrachter Fühler für die Maximalbegrenzung (38 - 40 °C) der Rücklauftemperatur in der Fußbodenheizung sorgt.

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Ventil (unter Beachtung der Flußrichtung) im Rücklauf der Fußbodenheizung eingebaut sein.

• die Kombination von thermostatischer Steuerung und Rücklauftemperaturbegrenzung macht diese Box zur perfekten Einzelraumregelung
• diese Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• eingebauter Volumenstromregler / Topmeter zur Einregulierung des Volumenstroms im Heizkreis (hydraulicher Abgleich nach EnEv möglich)
• Rücklauf-Temperaturbereich 38 - 40 °C

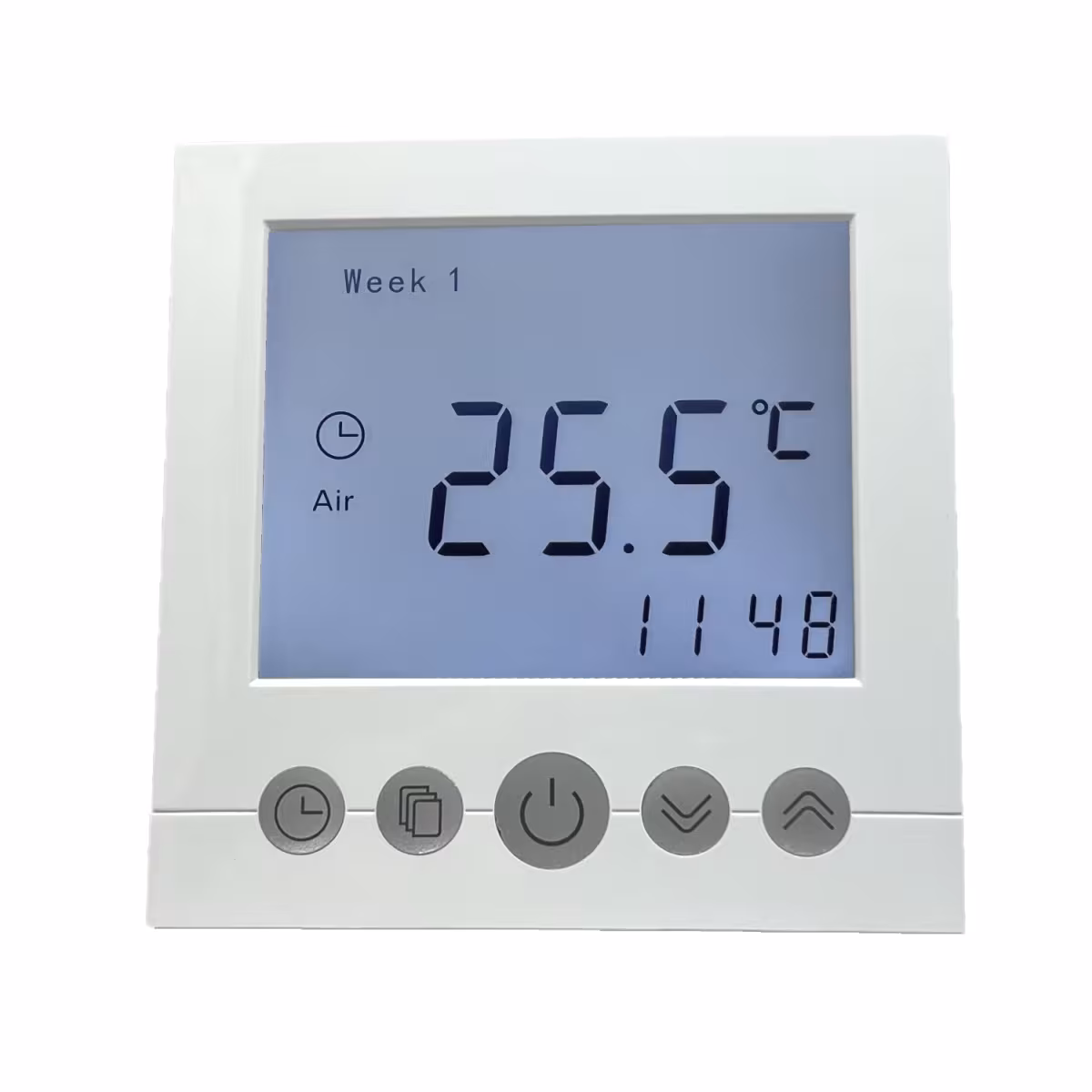

Temperaturregler Digital Thermostat mit Zeitschaltuhr

Der digitale programmierbare Thermostat dient zur Regelung von elektrischen Stellantrieben an Warmwasser-Fußbodenheizungen in Innenräumen. Zur Temperatursteuerung verfügt das Gerät einen Raumsensor (fest im Gerät verbaut). Durch das gut ablesbare Display mit Hintergrundbeleuchtung und aufgrund der übersichtlichen Displaystruktur ist der Temperaturregler sehr benutzerfreundlich. Der Thermostat ermöglicht ein Regeln des Heizsystems wahlweise über die verschiedenen Betriebsarten „Temperatur halten“, „Programmbetrieb“ und „Frostschutz-Modus“.

Im Programmbetrieb regelt der Thermostat die Heizung innerhalb der eingestellten Zeitfenster automatisch auf die ausgewählte Comfort-Temperatur. Die Programmierung von Zeitfenstern kann für in 3 unterschiedlichen Modi vorgenommen werden:

• 5+2: Montag bis Freitag + Samstag und Sonntag
• 6+1: Montag bis Samstag + Sonntag
• 7: Montag bis Sonntag

Für die zusammengefassten Tage (siehe oben) können jeweils drei Comfort-Zeitfenster (Ereignisse = Schaltpunkte) bestimmt werden. Außerhalb der definierten Heizperioden hält der Regler im Sparbetrieb die ausgewählte Temperatur (Absenktemperatur) aufrecht.

Regelbox:

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Entlüftungs-/ Spülventil

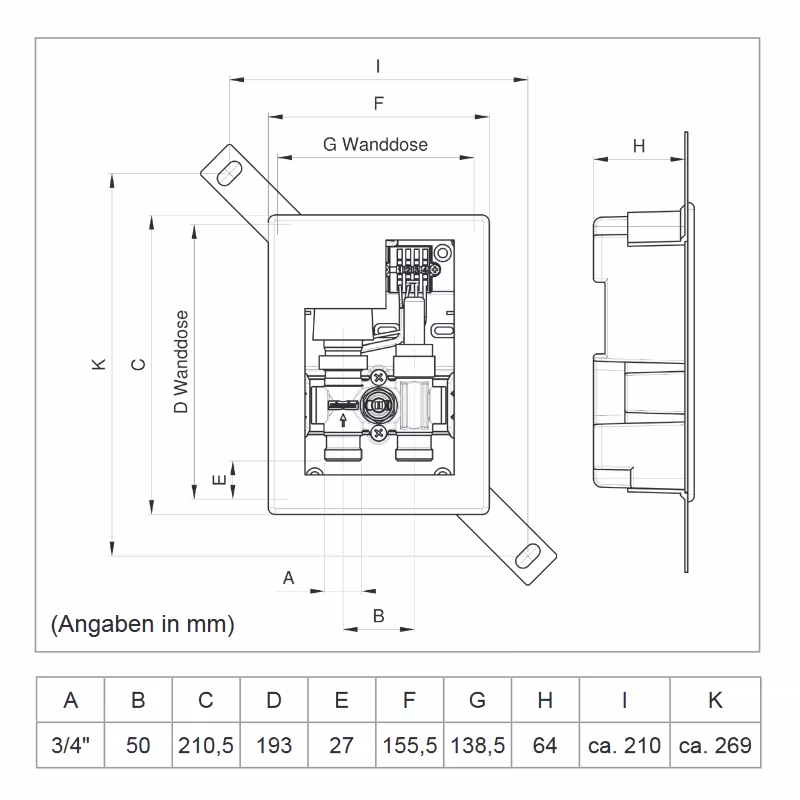

• Maße HxBxT: 211 x 156 x 64 mm
• Tiefenausgleich bis zu 23 mm
• Schrägeinbau-Ausgleich bis zu 6°
• Material Messing / ABS Kunststoff
• Farbe schwarz
• Wandblende weiß

inkl. Stellantrieb:

• 230V AC 50Hz
• Zuleitung 2-adrig; 0,5 mm²
• max. Strom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Ausführung stromlos geschlossen (NC)
• Schutzart IP42
• Schutzklasse II
• Überspannungsschutz: ja
• Stellungsanzeige: ja
• Anschlussgewinde 30 x 1,5 mm
• Farbe weiß

Raumthermostat Digital

• Nennspannung: 230V AC 50Hz
• Maximale Stromlast 16 A
• Schutzklasse II
• Schutzart IP 21
• Zulässige max. relative Luftfeuchtigkeit 80%
• Raumtemperatur Einstellbereich + 5 bis + 35 °C
• Hysterese einstellbar 0,5 - 4 K (Werkseinstellung 1°C)
• Maße 89 x 89 x 41 mm
• Farbe weiß
