HoWaTech Duo Warmwasser Fußbodenheizung | Set mit Doppelrohr Heizmatte und E-Regelbox WLAN Touch (weiß) Heizfläche 2.5m²

HoWaTech Duo Warmwasser-Fußbodenheizung mit 2 Rohren vorverlegt auf Matte

inkl. E-Regelbox WLAN Touch (weiß)

Dieses Heizsystem ist aufgrund der geringen Einbauhöhe für die Renovierung/Sanierung aller Räume in Neu- und Altbauten geeignet und kann an jede Warmwasser-Zentralheizung angeschlossen werden. Durch die Doppelrohrtechnik (2 Heizkreise pro Matte) empfehlen wir die zwei Rohre mit Vor- und Rücklauf gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung zu erreichen.

Grundsätzlich ist für dieses System mit jedem Oberbelag nutzbar, sofern der jeweilige Hersteller seinen Bodenbelag fußbodenheizungs-geeignet kennzeichnet.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten, sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung/Sanierung
• nur 8 - 10 mm Einbauhöhe
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar, Wärmepumpen, Erdwärme etc.)
• für alle Räume geeignet
• für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern fußbodenheizungs-tauglich

Regelung E-Regelbox:

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem Ventilblock, elektrothermischen Stellantrieb, Bauschutzabdeckung, Entlüftungsventil, Volumenstromregler und geschlossener Wandabdeckung (weiß). Der rückseitig am Ventilblock montierte elektronische Temperaturwächter überwacht die Wassertemperatur (38 - 40 °C). An dem eingebauten Volumenstromregler wird der Volumenstrom des Heizungswassers (l/min) einreguliert (hydraulischer Abgleich).

• die Kombination von thermostatischer Steuerung und Rücklauftemperaturbegrenzung macht diese Box zur perfekten Einzelraumregelung
• diese Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• eingebauter Volumenstromregler / Topmeter zur Einregulierung des Volumenstroms im Heizkreis (hydraulicher Abgleich nach EnEv möglich)
• Rücklauf-Temperaturbereich 38 - 40°C

Der Regler ist ein digitales, programmierbares WLAN Thermostat mit Touchdisplay, das zur Steuerung elektrischer (oder wassergeführten) Fußbodenheizungen im Innenbereich bestimmt ist. Das gut ablesbare Display mit Hintergrundbeleuchtung und die klare Menüstruktur machen den Regler zu einem sehr benutzerfreundlichen Gerät mit einfacher Programmierung. Das Touchdisplay erfordert lediglich ein weiches Antippen mit dem Finger, um die Berührung zu registrieren. Für noch mehr Komfort sorgen die erweiterten Einstellmöglichkeiten, die über die Standardeinstellungen hinausgehen, wobei der Nutzer zusätzliche Parameter individuell festlegen kann (z.B. Display-Anzeigegenauigkeit, Temperatureingabeschritte).

Das Gerät ermöglicht eine Fernsteuerung der Fußbodenheizung ganz bequem per WLAN (Netzwerkstandard IEEE 802.11. b/g/n 2.4 GHz) mittels der kostenlosen Tuya Smart App für iOS- und Android-Geräte. Dank der übersichtlichen Menüstruktur und des Touchdisplays ist die Handhabung des Gerätes äußerst benutzerfreundlich, ebenso wie das Hinzufügen des Gerätes zur Tuya Smart App mittels Bluetooth.

Der Thermostat bietet verschiedene Betriebsarten zur Heizungssteuerung. Die Wochenprogrammierung nach einem 4-Phasen-Heizzeitplan ermöglicht eine Steuerung nach dem individuellen Tagesablauf des Benutzers. Die Temperatursteuerung ist wahlweise über den mitgelieferten Bodensensor oder den fest im Gerät verbauten Raumsensor möglich. Die adaptive Regelung des Heizbeginns (intelligente Selbstlernfunktion) und die Fenster-Offen-Erkennung tragen zu einem energieeffizienten Betrieb der Heizung bei. Mithilfe der einfachen Reset-Funktion kann der Thermostat problemlos auf die
Werkseinstellungen zurückgesetzt werden.

• Digitales Thermostat in modernem Design
• Wochenprogramm mit 4-Phasen-Heizzeitplan
• Touchdisplay mit Hintergrundbeleuchtung
• Übersichtliche Menüstruktur für einfaches Programmieren
• Fernbedienung über Tuya Smart App möglich
• Kostenlose iOS- und Android-App
• Verschiedene Betriebsarten
• Boden- und Raumfühler zur Temperatursteuerung
• Fenster-Offen-Erkennung
• Adaptive Regelung des Heizbeginns für maximale Energieeffizienz
• inkl. Energieverbrauchsstatistik und Temperaturkurven in der Tuya App
• einfache Installation auf einer Unterputzdose (nach DIN 4937-1)
• inklusive 3 m Fußbodentemperatur-Fühlerleitung (wir empfehlen die Verlegung in einem Leerrohr (nach EN 61386-1))

Paketgrößen und Inhalt:

• Größe 2,5 m² = 1x Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

Länge der Anschlußleitungen:

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5 m² Matte = 0,8 x 3,1 m; Mattengröße: 0,8 x 4 m
• 5,0 m² Matte = 0,8 x 6,2 m; Mattengröße: 0,8 x 7,5 m

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

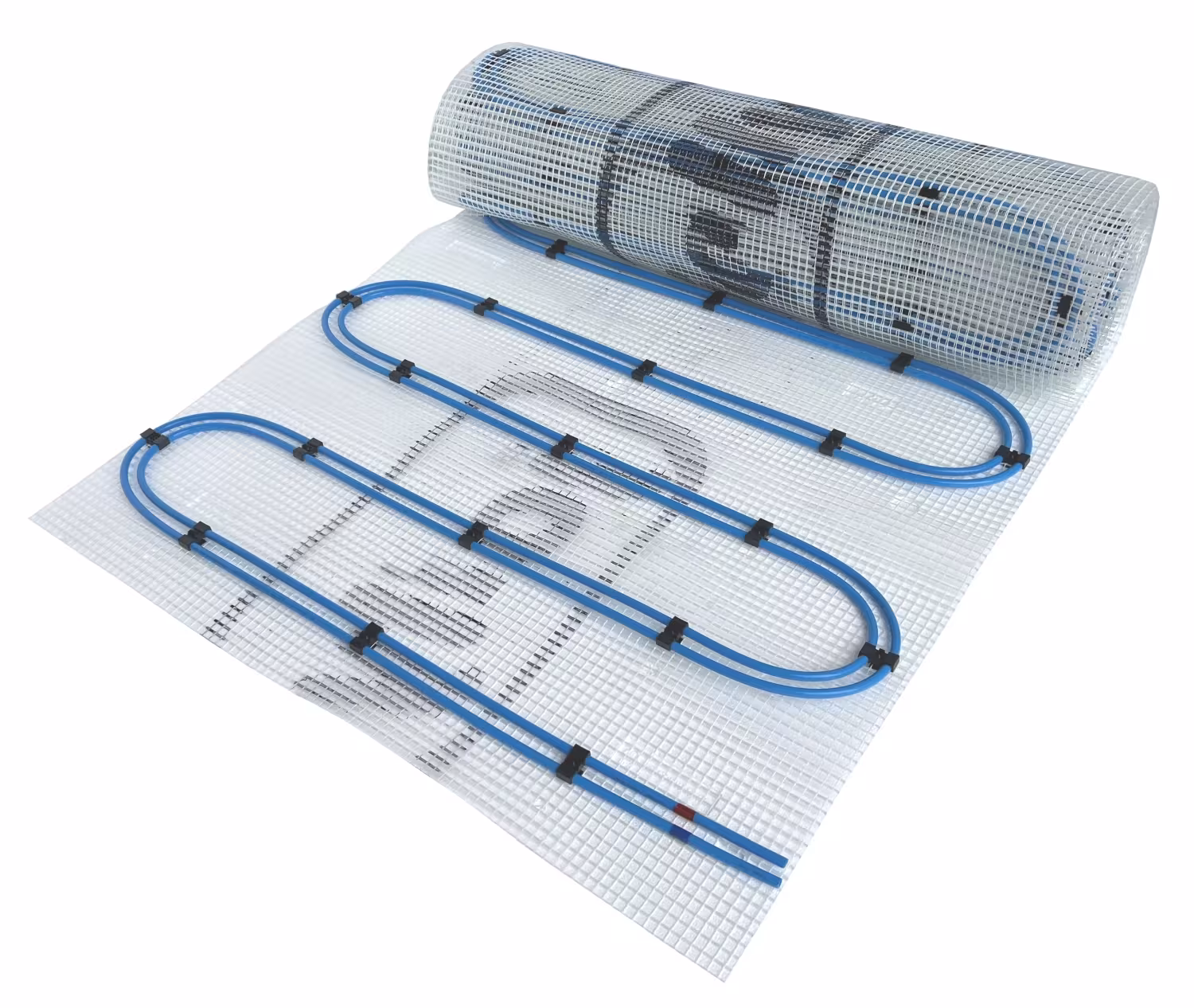

Heizmatte:

• Mattenbreite: 80 cm
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw 7,50 m (5 m²)
• Rohrverlegeart: mäander
• Rohr aus vernetztem Polyethylen (PEX), sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm

Heizleistung: (ca. Angabe bei 30°C Wassertemperatur - 80-85 W/m²)

• Größe 2,5 m² = 200 Watt
• Größe 5,0 m² = 400 Watt
• Größe 7,5 m² = 600 Watt
• Größe 10 m² = 800 Watt
• Größe 15 m² = 1200 Watt
• Größe 20 m² = 1600 Watt

Jede Doppelrohr-Heizmatte besteht aus zwei Heizkreisen (2 Vorläufe und 2 Rückläufe), welche parallel zirkulieren jedoch in Flussrichtung gegenläufig angeschlossen werden. Wir empfehlen den gegenläufigen Anschluss um eine bessere und gleichmäßige Wärmeverteilung zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen; Vorläufe sind rot, Rückläufe blau gekennzeichnet.

Mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden). Es dürfen nur gleichgroße Mattentypen zusammen verwendet werden!

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen (Differenzdruck in der Anlage) meist nicht möglich, mehr als 20 m² Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

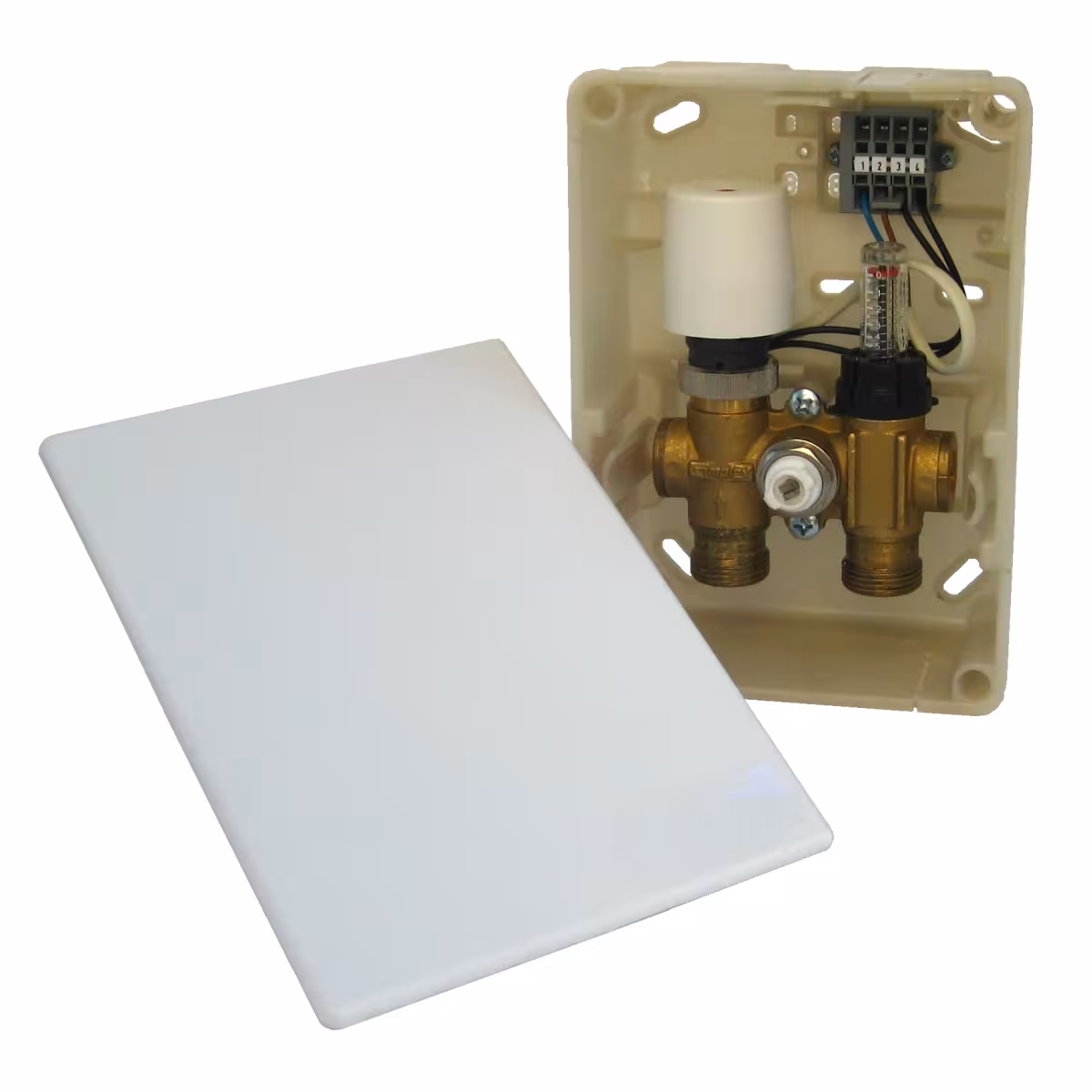

E-Regelbox:

• Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung
• vormontierter elektrothermischer Stellantrieb
• vormontiertes Topmeter zur Volumenstromregulierung (Wassermengen-Voreinstellung)
• integrierter Temperaturwächter (Anlegefühler) 38 - 40 °C
• Ventilblock mit 2x Anschlussgewinde G3/4 Eurokonus

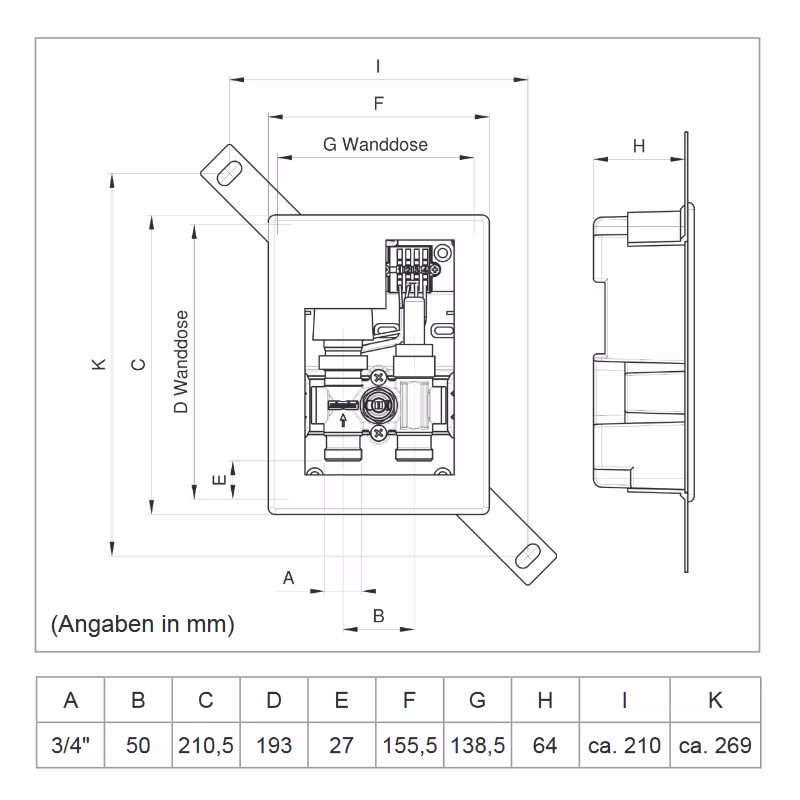

• Einbaumaße HxB: 210,5 x 155,5 mm
• Einbautiefe 117 mm
• Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm

Stellantrieb:

• Anschlussgewinde 30 x 1,5 mm
• Nennspannung 230V AV 50Hz
• max. Einschaltstrom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Anschlussleitung 2 x 0,5 mm²
• Ausführung: stromlos geschlossen
• Schutzart IP42
• Schutzklasse II
• Stellungsanzeige
• Überspannungsschutz

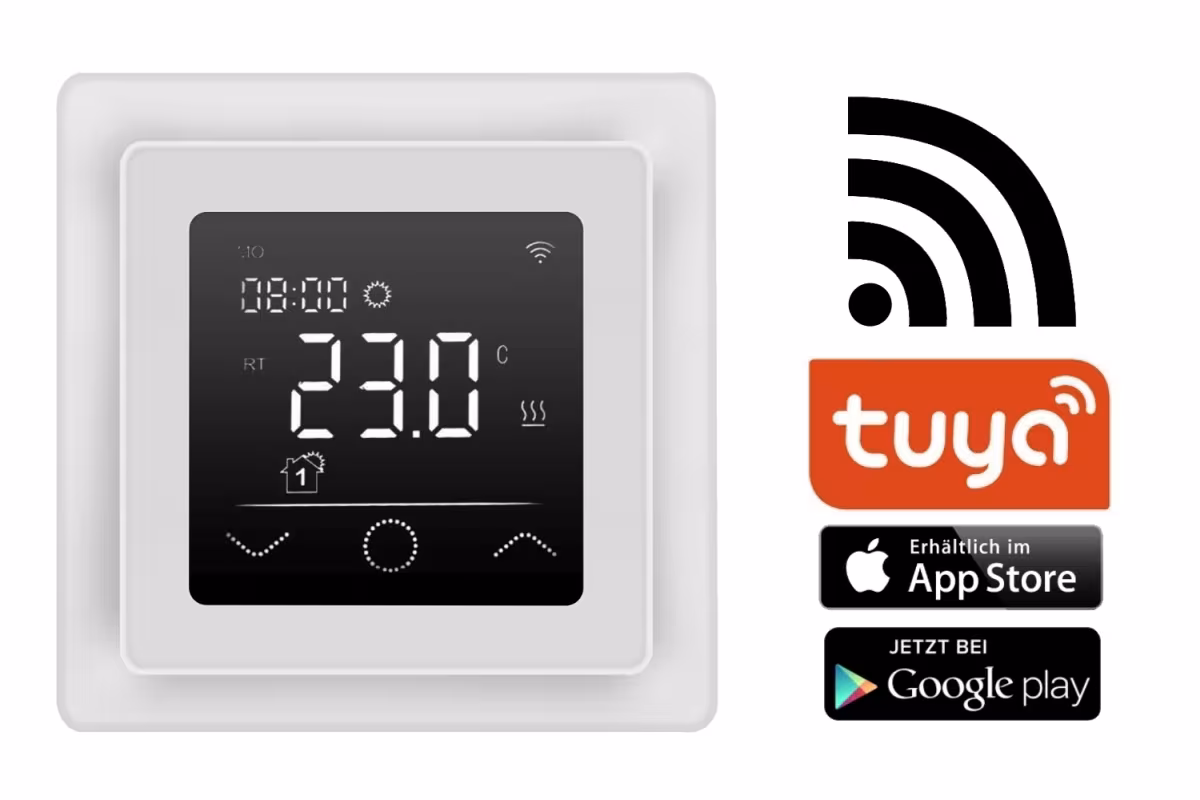

WLAN Touch - Thermostat 750 tuya:

• Nennspannung: 230V AC 50Hz
• Maximaler Schaltstrom 16 A
• Eigenverbrauch < 2 Watt
• Schutzklasse II
• Schutzart IP 21
• Wi-Fi-Netzwerkstandard IEEE 802.11. b/g/n 2.4 GHz
• minimaler WLAN-Signalpegel -70 dBm
• Bodentemperatursensor 3 m (NTC 10 kOhm)
• Zulässige max. relative Luftfeuchtigkeit 60% (nicht kondensierend)
• Temperatureinstellbereich + 5 bis + 40 °C
• Maße 86 x 86 x 48 mm
• Farbe weiß
