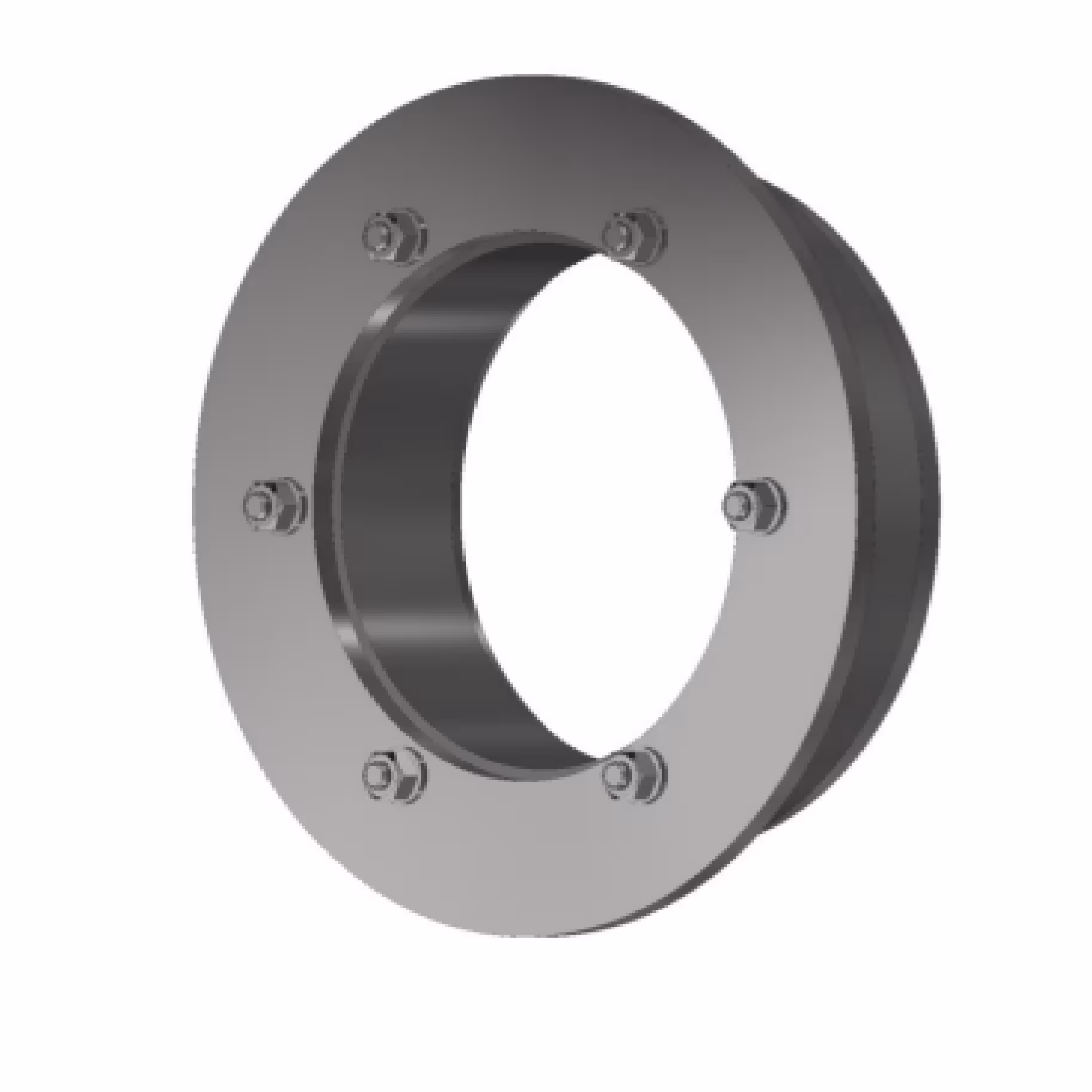

60mm Gummi-Press-Dichtung mit Flansch GPD 50/60/F/V2A/EPDM/1x
CHF 94.15
Verfügbar, Zustellung vorraussichtlich in 9 bis 11 Kalendertagen
Produktinformationen "60mm Gummi-Press-Dichtung mit Flansch GPD 50/60/F/V2A/EPDM/1x"
Bitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!
Die geschlossenen UGA Gummi-Press-Dichtungen mit überdeckendem Flansch dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten.
Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.
Vorteile
- durch den Flansch ist eine Fixierung gegeben
- Langlebige und zuverlässige Abdichtung von Kabeln und Rohren auch bei hohen Lastfällen (Radiallast ca. 200 kg und 10 m Wassersäule)
- Schnelle und intuitive Montage
- Perfekter Einbau durch passgenaue Abmessungen
- Radondichtheit
- Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges Futterrohr
Technische Details:
- Gas- und wasserdicht für drückendes Wasser bis 5 bar
- Gummironde mit 60 mm
- Verpressen des Gummis durch Anziehen der Spannmuttern
Werkstoffangaben:
Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A)Prüfnachweise:
Geprüft nach FHRK-Standard 20/30/40/60 für drückendes Wasser und Druckprüfung LGA Nürnberg für die GPD150/G/60/V2A/EPDM| Anzahl Bohrungen: | 1 |
|---|---|
| Außendurchmesser: | 50 mm |
| Außendurchmesser des Flansches: | 70 mm |
| Dicht bis: | 5 bar |
| Durchmesser Kernbohrung: | 50 mm |
| M5 Anzugsdrehmoment: | 3Nm |
| M6 Anzugsdrehmoment: | 5Nm |
| M8 Anzugsdrehmoment: | 10Nm |
| Maximaler Bohrlochdurchmesser: | 34 mm |
| Variante: | geschlossen |
